Колектор для теплої підлоги — розподільчий вузол, який ділить теплоносій від котла між кількома петлями труби й збирає охолоджену воду назад. У побуті його називають гребінкою: кожен вихід живить окремий контур, і кожен контур налаштовують чи перекривають незалежно від інших.

Колекторна група, вентильний колектор і балка

Колекторна група з витратомірами і без них

Колекторна група — дві гребінки в зборі на спільних кронштейнах: верхня роздає гарячий теплоносій, нижня приймає зворотний. Приєднання до котельної лінії має різьбу 1 дюйм, а виходи на петлі — 3/4 під євроконус, тож трубу 16×2 під'єднують без перехідників.

Витратоміри показують у прозорій колбі, скільки води проходить через кожну петлю. Для підлоги на кілька кімнат це найзручніший варіант: довгі й короткі контури вирівнюють за шкалою за одне налаштування, а не підбирають тижнями.

Без витратомірів витрату виставляють вентилями, орієнтуючись на температуру підлоги в кожній кімнаті. Такий вузол простіший і годиться там, де петлі приблизно однакові за довжиною, наприклад у ванній і коридорі.

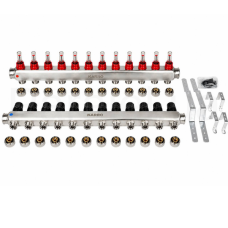

Окремо є нержавіючі колекторні групи з витратомірами: корпус із нержавіючої сталі з роками не темніє й не вкривається нальотом. За кількістю виходів вони охоплюють той самий ряд, від 2 до 12.

Вентильна гребінка й колектор-балка

Вентильний колектор — одна гребінка з вентилем на кожному виході, а самі виходи одразу розраховані на трубу 16×2 мм. Його ставлять на розводку водопроводу по приладах або на невелику теплу підлогу, де кожну лінію треба перекривати окремо.

Колектор-балка 1 дюйм із різьбовими виходами 1/2 — найпростіший розподільник без вентилів. На виходи вкручують кульові крани або фітинги, і вузол збирають із окремих деталей під конкретне завдання.

Як обрати колектор на теплу підлогу

• Кількість петель. Кожна кімната отримує свою петлю, а велику ділять на дві, тому колектор для теплої підлоги на 2 контури закриває ванну з коридором, а на 3 контури — невелику квартиру.
• Запас виходів. Один вихід варто лишити вільним під майбутню кімнату: заглушку на ньому зняти простіше, ніж потім міняти всю гребінку на більшу.
• Спосіб балансування. Якщо петлі різної довжини, беруть групу з витратомірами, якщо однакові й короткі, вистачає вентилів без шкали.
• Температура джерела. Коли котел працює й на радіатори, перед гребінкою потрібен змішувальний вузол, інакше підлога отримає занадто гарячу воду.

Змішувальний вузол і комплектація

Радіатори працюють на воді 60–75 °C, а петлям у стяжці досить 35–45 °C. Насосна група з термостатичним або триходовим змішувальним клапаном підмішує до гарячої подачі воду зі зворотки й тримає задану температуру.

Разом із клапаном у вузлі працює циркуляційний насос, який проганяє теплоносій через петлі незалежно від радіаторного контуру. Байпас між гребінками дає воді циркулювати, навіть коли більшість контурів перекрито.

У торець гребінки ставлять зливну групу з автоматичним розповітрювачем, краном Маєвського й зливним краном або простіший кінцевий елемент. Через неї петлі заповнюють, випускають повітря і, коли потрібно, зливають.

Петлі укладають із металопластикової труби 16×2 або з червоної труби PE-RT того самого розміру, а на виході кожну затискають євроконусом 16×3/4.

Під трубу кладуть утеплювач, а зверху — фольгу з розміткою чи ламіноване полотно: утеплювач не пускає тепло в перекриття, а розмітка допомагає витримати крок укладання.

Шафа для колектора

Гребінку з кранами й насосним вузлом ховають у колекторну шафу. Внутрішню вбудовують у нішу, регулюючи висоту ніжками й глибину рамкою, а зовнішню вішають на готову стіну, коли нішу зробити неможливо.

Ширину підбирають за довжиною зібраного вузла разом із кранами, а не лише за кількістю виходів у назві. Гребінку варто розкласти на столі й зміряти, лишивши запас для гайкового ключа.

Купити колектор для теплої підлоги під свою схему

Щоб купити колектор для теплої підлоги з першого разу, заздалегідь рахують петлі, вирішують, чи потрібен змішувальний вузол, і міряють місце під шафу. Перед гребінкою на подачі ставлять сітчастий фільтр, бо окалина зі старих радіаторів швидко забиває витратоміри.

Різьбові стики між кранами, насосною групою й гребінкою ущільнюють пастою з льоном або фум-стрічкою. Після збирання систему перевіряють тиском і лише потім заливають стяжку.

Питання та відповіді

Скільки контурів можна підключити до одного колектора?

Стільки, скільки виходів має гребінка, — від 2 до 12. Якщо петель більше, ставлять дві групи або роблять окремий вузол на кожному поверсі зі своєю шафою.

Чим колекторна група з витратомірами краща за групу без них?

Витратоміри показують потік у кожній петлі, тож контури різної довжини балансують за шкалою. Без них регулюють вентилями за температурою підлоги, а це довше й менш точно.

Чи потрібен насос для колектора теплої підлоги?

Потрібен, якщо від котла живляться ще й радіатори: змішувальний вузол із насосом знижує температуру для підлоги. Без окремого насоса схема працює, лише коли котел сам тримає низьку температуру подачі й живить тільки підлогу.
