Далекі батареї ледь теплі, а ті, що біля котла, киплять. Знайома картина?
У спальні хтось уже дістав обігрівач, по хаті ходять у светрах, а котел тим часом працює на повну і спокійно з'їдає газ — наче все нормально.
У більшості випадків це не котел і не радіатори. Це циркуляція — точніше, її брак. І відповідає за неї невеликий пристрій на трубі, повз який зазвичай проходять очима, поки він не почне гудіти.
Що таке циркуляційний насос і навіщо він у системі опалення
Циркуляційний насос — це прилад, який примусово ганяє теплоносій по контуру. По суті, циркуляційний насос для опалення робить для будинку те саме, що серце для організму: гарантує, що тепло дійде не тільки до найближчої кімнати, а й до найдальшого пальця.
Без нього вода теж рухається — за рахунок різниці густини гарячої й холодної. Але повільно. Настільки повільно, що дальня кімната прогрівається останньою або і взагалі не встигає.
Є й друга проблема. Для самопливу потрібні труби великого діаметра з витриманим ухилом на кожному метрі. Це дорожче, і в сучасному будинку такі труби просто нікуди сховати.
З насосом усе простіше: тонші труби, рівніша температура по кімнатах, можна розгалужувати систему як завгодно. Тепла підлога, кілька контурів, колектор у шафці, бойлер непрямого нагріву — усе це існує тільки тому, бо є кому переганяти воду.
Де ставити циркуляційний насос: на подачі чи на зворотці
Питання, довкола якого досі ламають голови, але насправді відповідь давно відома.
Класичне місце — на зворотці, перед котлом. Там теплоносій найхолодніший, і ротор із підшипниками працюють у м'якшому режимі. Сучасні моделі витримують і подачу, виробники давно підняли допустиму температуру. Але ресурс на зворотці все одно вищий — тож навіщо скорочувати життя приладу без потреби. Різниця в 20–25 градусів для пластику, гуми й мастила всередині — це не дрібниця, а роки роботи.
Що ще важливо при монтажі:
- вал має лежати горизонтально. У мокрому роторі підшипник змащується самим теплоносієм, а повітря збирається у верхній частині камери. Поставите вертикально — і підшипник працюватиме насухо. Помирає такий насос тихо й без попереджень, зазвичай найхолоднішої ночі в сезоні
- клемна коробка дивиться вбік, не вниз: униз затікає конденсат і вода при найменшому підтіканні. Одна крапля на клеми — і замість насоса ви вже шукаєте електрика
- стрілка на корпусі показує напрямок потоку. Якщо поставити навпаки, насос не зупиниться — він жене в протилежний бік і бореться з власною системою. Симптом такий самий, як у слабкого насоса: далекі прилади холодні. Тому перш ніж нести «бракований» насос назад у магазин, гляньте на стрілку — це економить і нерви, і час
- крани до і після — щоб знімати насос, не зливаючи систему. Пів години роботи під час монтажу рятують вам пів дня і відро бруду років через п'ять
- фільтр-грязьовик перед насосом. Окалина й пісок рано чи пізно дійдуть до крильчатки, і краще, щоб вони зупинилися раніше. Особливо в старих системах, де за роки в трубах назбиралося чимало «добра»
Крани, фільтри й решта обв'язки — в арматурі опалення.
Що означають цифри на циркуляційному насосі
Найчастіше покупець приходить із запитанням «мені треба 25-й чи 32-й?» — і вже на цьому місці починається плутанина.
25/40, 32/60 — це не назва моделі, а два розміри.
Перше число — умовний прохід у міліметрах, тобто діаметр труби, під яку насос розрахований. 25 — це труба на один дюйм, 32 — на п'ять четвертих.
Тут є пастка, на якій регулярно помиляються при замовленні: сама накидна гайка на корпусі більша за умовний прохід. У насоса 25/40 вона на півтора дюйма, у 32/60 — на два. Тому «насос на дюйм» і «гайка на дюйм» — це різні речі. Класичний сценарій: людина міряє гайку старого насоса, бачить півтора дюйма й упевнено замовляє 32-й. Приїжджає — не підходить.
Друге — максимальний напір у дециметрах. 40 означає чотири метри водяного стовпа, 60 — шість. Тільки не читайте це як «підніме воду на чотири поверхи». Насос у замкненому контурі нікуди воду не піднімає — він продавлює опір труб, поворотів і радіаторів.
А є ще третій розмір, якого в назві немає: міжосьова відстань між накидними гайками, найчастіше 130 або 180 мм. Саме вона вирішує, чи стане новий насос на місце старого без переробки обв'язки. Її варто зміряти рулеткою до покупки, а не після. 130 мм — найпоширеніший варіант у приватних будинках, 180 частіше трапляється в котлах і старішій обв'язці. П'ять хвилин із рулеткою рятують від ситуації, коли насос уже куплений, а не вистачає пів сантиметра.
Як вибрати циркуляційний насос під свою систему
Потрібні дві величини: скільки теплоносія треба прогнати за годину і який опір має контур.
Витрату рахують від потужності котла за простою формулою: кіловати ділять на 1,16 і на різницю температур подачі та зворотки. Для котла на 24 кВт із перепадом у 20 градусів виходить трохи більше кубометра за годину. Порахувати це можна на телефоні за хвилину: 24 поділити на 1,16 і ще раз на 20.
Опір рахують від довжини труб, їх діаметра й кількості поворотів. На папері це виглядає складно, але на практиці для приватного будинку до 200 квадратів майже завжди підходить 25/40 або 25/60. Тобто в дев'яти випадках із десяти вибір зводиться до двох моделей — і це, погодьтеся, добра новина.
Брати «з запасом» тут не працює. Надлишковий напір — це шум у радіаторах і кранах, зайве споживання і швидший знос. Якщо вагаєтесь між двома, беріть триступеневий: потім просто опустите швидкість. Дзюрчання в спальні о другій ночі — найчастіша причина, чому люди вертаються до нас після власного рішення «візьму потужніший, хай буде».
Підібрати модель під свій контур можна в розділі насоси.
Три швидкості чи електронне керування

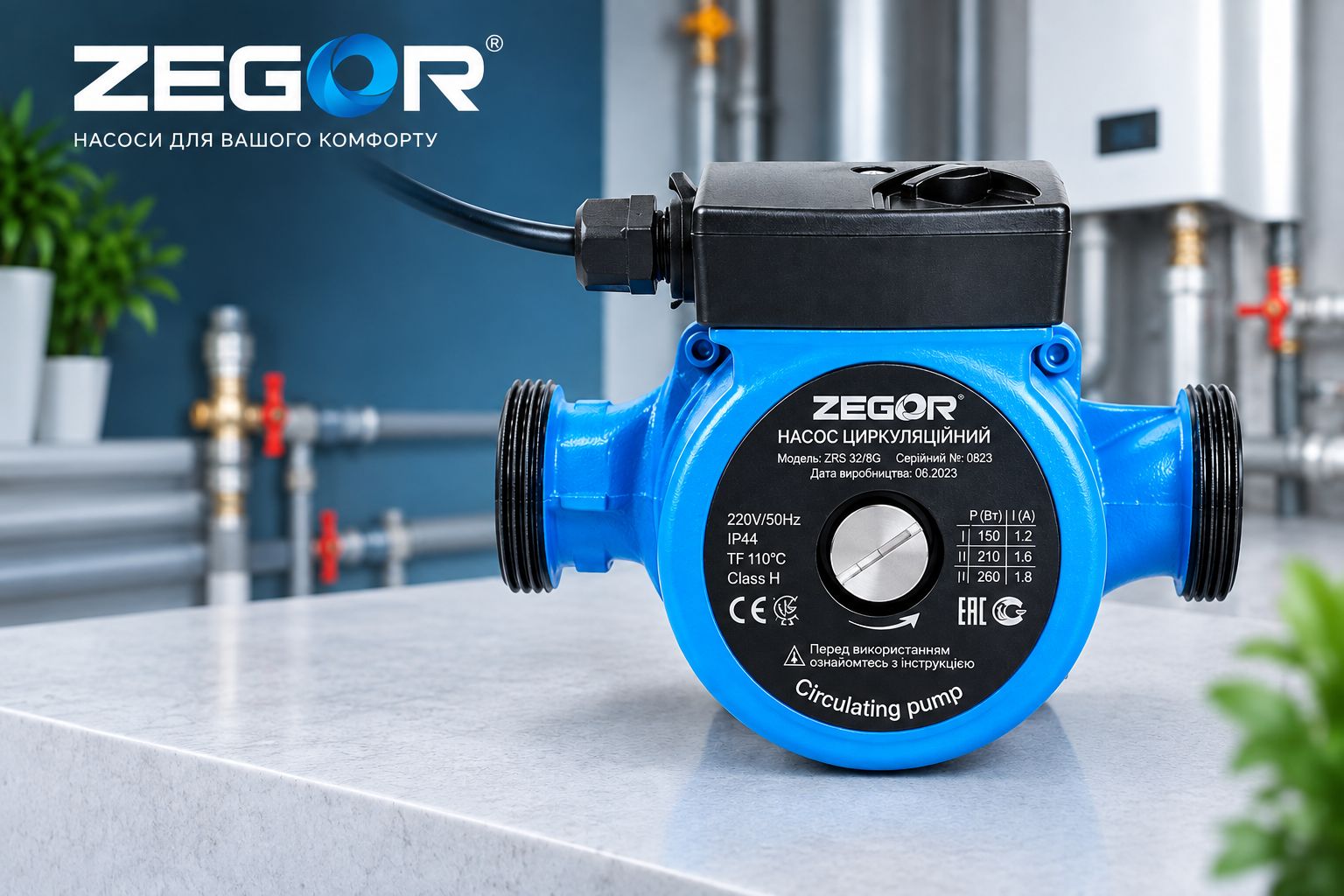

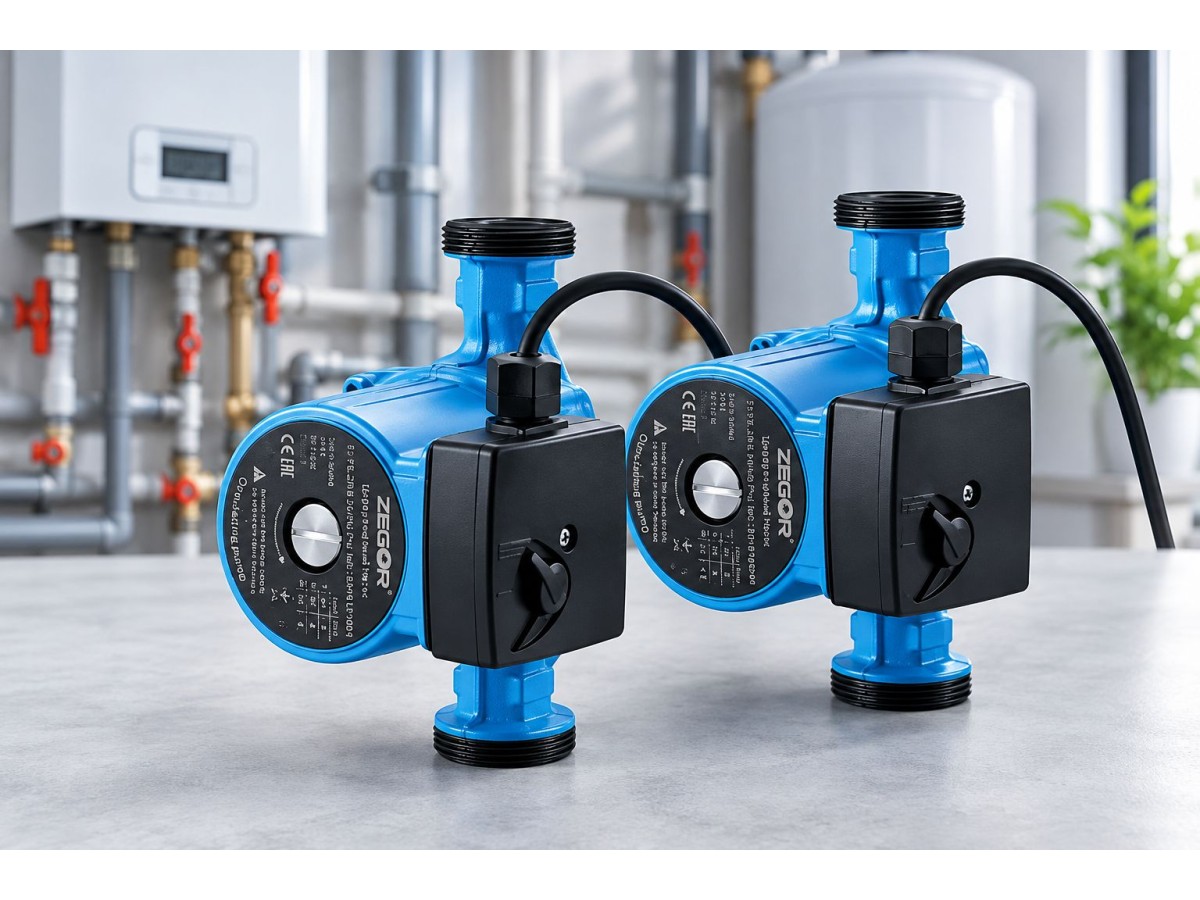

Триступеневий насос крутить на одній із трьох фіксованих швидкостей, яку ви обрали перемикачем. Поставили другу в жовтні — так вона й працюватиме до квітня і байдуже, мінус двадцять на вулиці чи плюс десять.

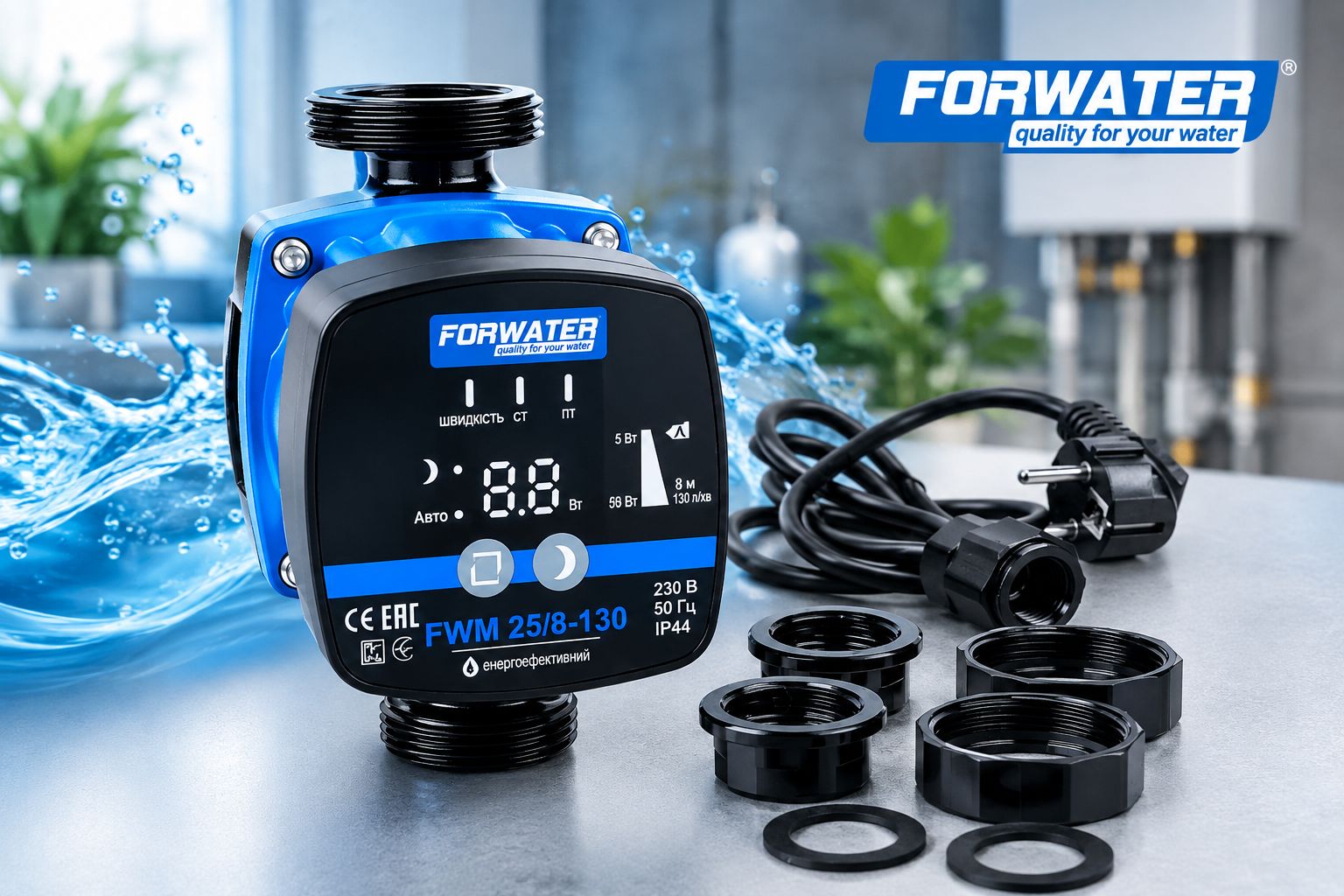

Насос з електронним керуванням сам підлаштовує оберти під те, скільки тепла зараз забирає система. Коли термоголовки на радіаторах прикрилися, він скидає потужність — і по шуму, і по споживанню. Різниця в споживанні між старим триступеневим і сучасним електронним буває в кілька разів, а працює насос практично цілодобово весь сезон.
Різниця в ціні відчутна, і на невеликому контурі вона окупається довго. А от у великому будинку з термоголовками на кожному приладі електронний насос себе виправдовує. Просте правило: якщо у вас три-чотири батареї й жодної термоголовки — регулювати нема чого, і переплачувати теж.
Окремо: насоси на 12 вольт
Це не примха, а реакція на відключення світла. Останні роки навчили нас планувати опалення з поправкою на графіки — і це вже не «а раптом», а нормальна частина проєкту.
Циркуляційний насос 12 вольт живиться від автомобільного акумулятора напряму, без інвертора. Логіка проста: на резервне живлення йде тільки він, а не вся котельня, тому й акумулятора вистачає надовше. На звичайному автомобільному акумуляторі такий насос спокійно тягне добу й більше — залежно від моделі та стану самого акумулятора.
Але це рішення не для будь-якої системи. Сучасному настінному котлу однаково потрібна мережа — без неї він не запалиться, скільки б не крутився зовнішній насос. Реальний сенс дванадцятивольтовий насос має там, де тепло виробляється без електрики: твердопаливний котел, піч із водяним контуром, теплоакумулятор. Там він рятує від найнеприємнішого сценарію — коли дрова горять, світло зникло, а тепло нікуди не йде.
І ще: напір у таких моделей зазвичай менший, ніж у мережевих. На великому розгалуженому контурі це аварійний режим, а не повноцінна заміна. Тобто будинок він не протопить — але не дасть системі закипіти, поки не дадуть світло.
Якщо підсумувати: правильно підібраний і правильно поставлений насос коштує менше, ніж один радіатор, а різницю ви відчуєте в кожній кімнаті. Не впевнені в розмірах чи в напорі — напишіть нам у чат або зателефонуйте, підберемо під ваш контур.
Питання та відповіді
1. Скільки електроенергії споживає циркуляційний насос?
Звичайний триступеневий бере від 30 до 90 Вт залежно від обраної швидкості. Моделі з електронним керуванням у режимі малого навантаження опускаються до 5–10 Вт. За добу безперервної роботи виходить приблизно від 0,2 до 2 кВт·год.
2. Чому гуде циркуляційний насос?
Найчастіше — через повітря в роторній камері. Лікується просто: зупиніть насос, дайте системі охолонути й повільно викрутіть центральний гвинт на торці, доки не піде вода. Саме охолонути — з-під гвинта на гарячій системі бризне окріп під тиском. Друга причина — завищена швидкість: на третій ступені в невеликому контурі з'являється гул потоку. Опустіть на другу й послухайте.
3. Як перевірити, чи працює циркуляційний насос?
Прикладіть до корпусу викрутку ручкою до вуха — робочий насос дає рівну вібрацію. Якщо її немає, а труби після насоса холодні, викрутіть центральний гвинт і подивіться, чи обертається вал. Заклинений після літа насос часто розкручується вручну шліцевою викруткою — і далі працює як ні в чому не бувало.
