Котел купили, майстра знайшли, а тоді з'ясовується, що газова служба не приймає роботу: труби не там, димохід не той, а кран підживлення забули. Здебільшого так буває через те, що монтаж почали без схеми і без розуміння, хто за що відповідає.
Схема підключення газового котла складається з двох частин, і це найважливіше, що треба знати перед початком робіт. Опалення й водопровід підключає сантехнік, живлення робить електрик. А газ, димохід і перший пуск виконує тільки організація з дозволом на газонебезпечні роботи і тільки за проєктом.
Нижче розповімо, як виглядає правильна обв'язка, у якому порядку все з'єднують і що потрібно перевірити, перш ніж викликати газову службу.
Як підключити газовий котел до системи опалення?
Котел вішають на стіну за монтажним шаблоном із паспорта, а потім підключають дві труби опалення: подачу, яка йде від котла в систему, і зворотну, яка повертається в котел. У настінних моделях обидва патрубки виведені внизу корпусу й підписані. Плутати їх не можна: фільтр стоїть на зворотній, а насос усередині котла качає воду лише в один бік.
Роботи йдуть у такому порядку:
- Якщо котел ставлять у стару систему, спершу її промивають. Шлам зі старих труб може вивести з ладу новий теплообмінник уже в перші сезони.
- Котел кріплять за шаблоном, дотримуючись відстаней до стін, стелі й меблів, указаних у паспорті. На гіпсокартон його вішають лише через закладну, прикріплену до капітальної стіни.
- На подачу й зворотну ставлять крани з накидною гайкою, а на зворотній перед котлом ще й косий сітчастий фільтр.
- Якщо котел двоконтурний, підключають контур гарячої води і кран підживлення від холодної.
- Електрик заводить живлення окремою лінією із заземленням. Систему заповнюють, піднімають тиск до робочого й спускають повітря.
- Систему перевіряють на витоки під тиском, і тільки після цього викликають газовиків, щоб підключили газ і запустили котел.
Підключення газового котла до системи опалення на цьому етапі закінчується. Газову трубу, димохід і перший розпал робить організація з дозволом на газонебезпечні роботи, і вона ж підписує акт. Перший пуск для збереження гарантії зазвичай має робити авторизований сервісний центр виробника котла, тож уточніть це заздалегідь.
Схема підключення двоконтурного газового котла відрізняється лише двома додатковими патрубками: входом холодної води й виходом гарячої. На них теж ставлять крани, а на вході холодної води фільтр механічного очищення. Якщо вода жорстка, туди ж ставлять пом'якшувальний фільтр, інакше пластинчастий теплообмінник гарячої води швидко заросте накипом.
Що входить в обв'язку газового котла?

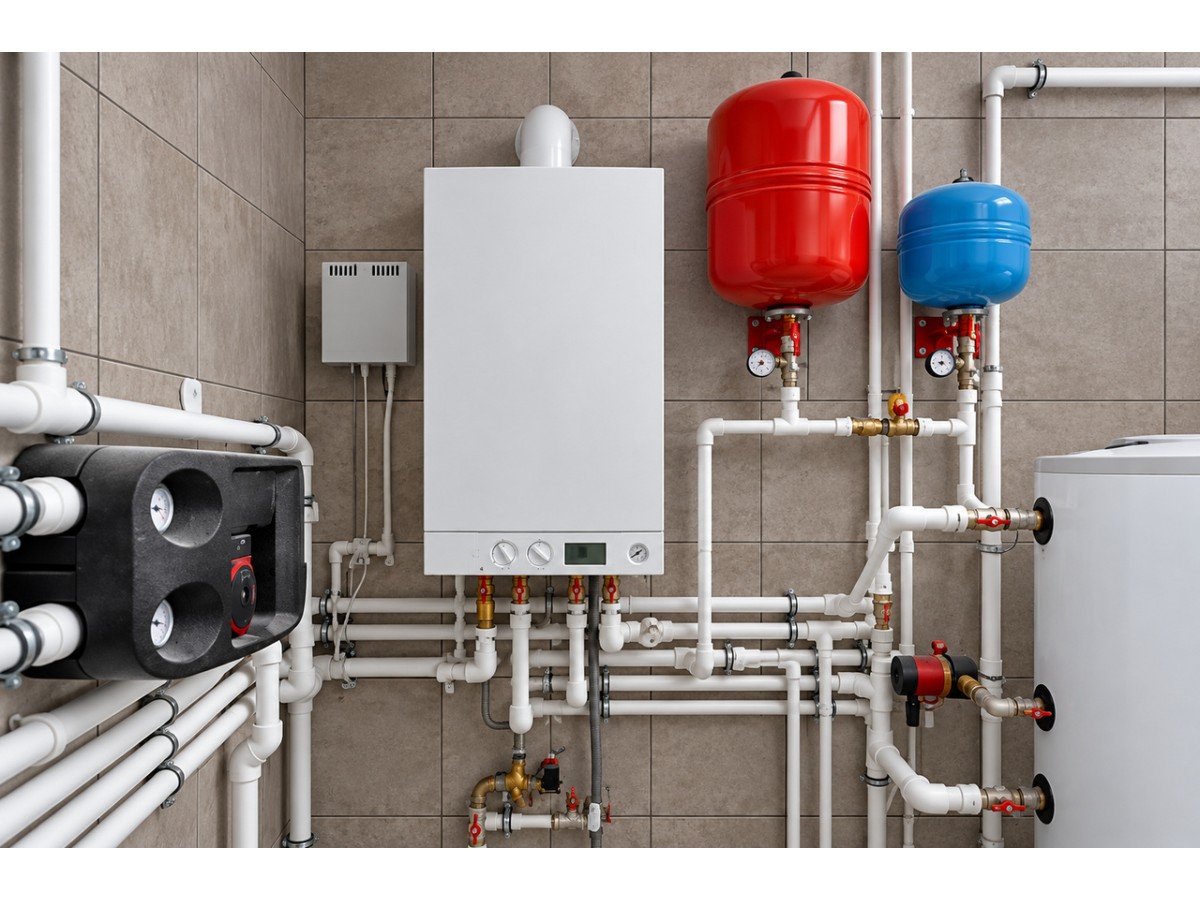

Обв'язка — це вузли між котлом і системою, які дають змогу його обслуговувати й захищають від аварій. У настінному котлі частина з них уже всередині: під кожухом стоять насос, розширювальний бак, запобіжний клапан і автоматичний повітровідвідник. Решту ставлять зовні:
- Крани з накидною гайкою на подачі й зворотній, щоб зняти котел, не зливаючи систему. Про них найбільше шкодують ті, хто їх не поставив.
- Косий сітчастий фільтр на зворотній перед котлом, сіткою вниз або вбік, і кран перед ним, щоб чистити його без зливу. Сьогодні поруч часто ставлять ще й магнітний фільтр, який затримує чорний шлам.
- Група безпеки з манометром, автоматичним повітровідвідником і запобіжним клапаном. Вона обов'язкова для підлогових котлів, у яких її немає всередині.
- Розширювальний бак. Вбудованого на 6–8 літрів вистачає приблизно на 80 літрів води в системі, тобто на невеликий будинок або квартиру. Для більшої системи ставлять додатковий.
- Кран підживлення з чітким положенням «закрито» і зливні крани в нижніх точках системи.
Вибираючи крани й арматуру опалення, звіряйте діаметр із патрубками котла: у більшості настінних моделей це 3/4 дюйма на опаленні і 1/2 на воді.
Якщо води в системі більше, ніж розрахований вбудований бак, додатковий розширювальний бак для опалення ставлять на зворотній перед котлом, у такому місці, де можна дістатися до ніпеля для перевірки. Після заповнення нової системи у воду варто додати інгібітор корозії.
Які вимоги до встановлення газового котла в приватному будинку?
Вимоги стосуються приміщення, повітря і доступу до обладнання. Конкретні цифри беруть із чинних будівельних норм і паспорта моделі, і закладає їх проєктант, а не власник.
Ось що треба мати на увазі ще на етапі планування:
- окреме приміщення або кухня, залежно від потужності котла й типу камери згоряння;
- вікно з кватиркою і двері з зазором знизу, щоб надходило повітря;
- витяжний вентиляційний канал у приміщенні, окремий від димоходу;
- димохід, який підходить саме цьому котлу за діаметром, довжиною і типом;
- негорюча стіна або негорюча прокладка під котлом і вільний доступ для обслуговування;
- окрема лінія живлення із заземленням, бажано із захистом від стрибків напруги.
Вимоги до встановлення газового котла в квартирі суворіші, бо тут важать і сусіди: димохід, вентиляція й перепланування стосуються всього будинку. У багатоквартирних будинках, як правило, ставлять лише котли із закритою камерою згоряння, і без проєкту та погоджень тут не обійтися взагалі.
Загальні вимоги до встановлення газового котла перевіряє газорозподільне підприємство, яке видає технічні умови. Купувати котел до отримання технічних умов ризиковано: модель може не підійти за типом камери чи димоходу.
Чи можна підключити теплу підлогу до газового котла?
Так само, як радіатори, напряму не можна. Котел гріє воду до 60–75 градусів, а в стяжці допустимо 35–45. Інакше ходити по підлозі буде некомфортно, а стяжка з часом потріскається.

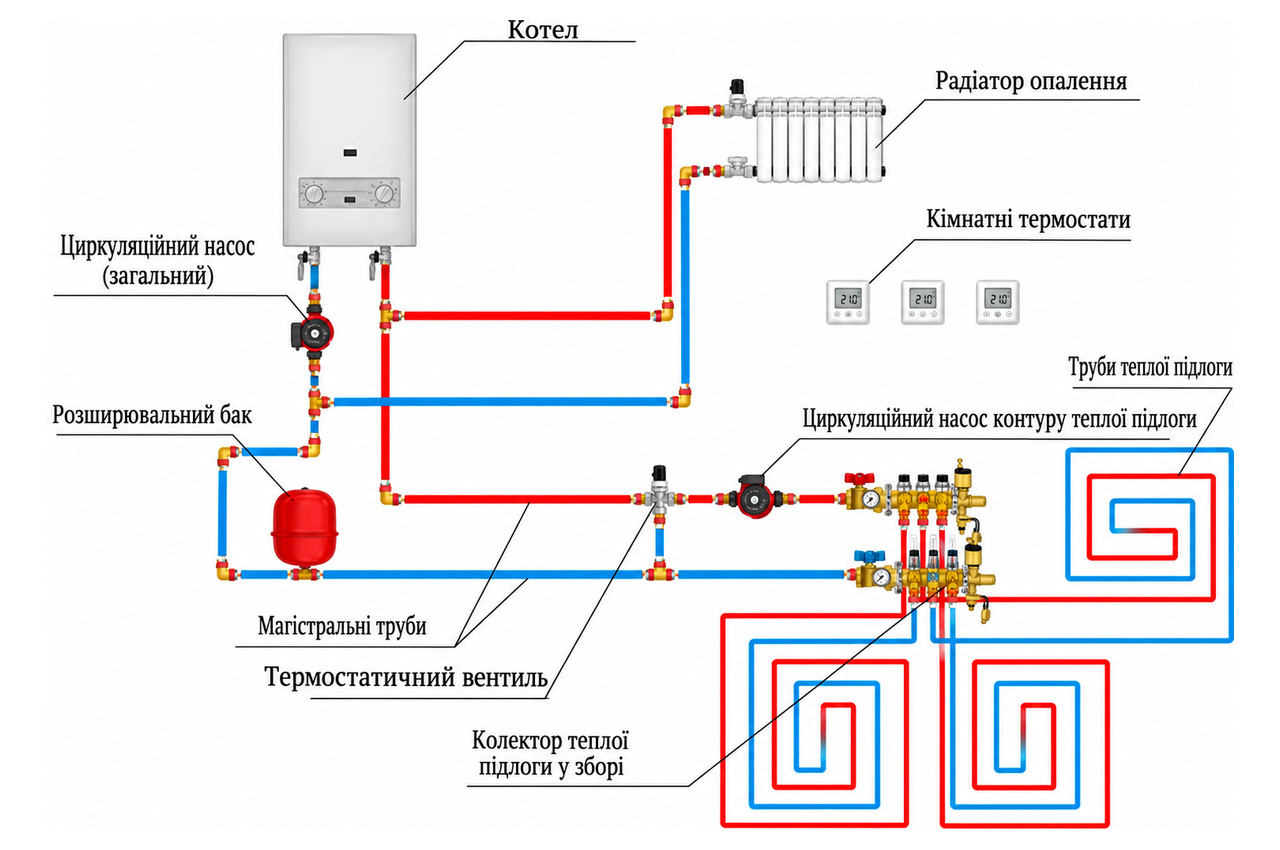

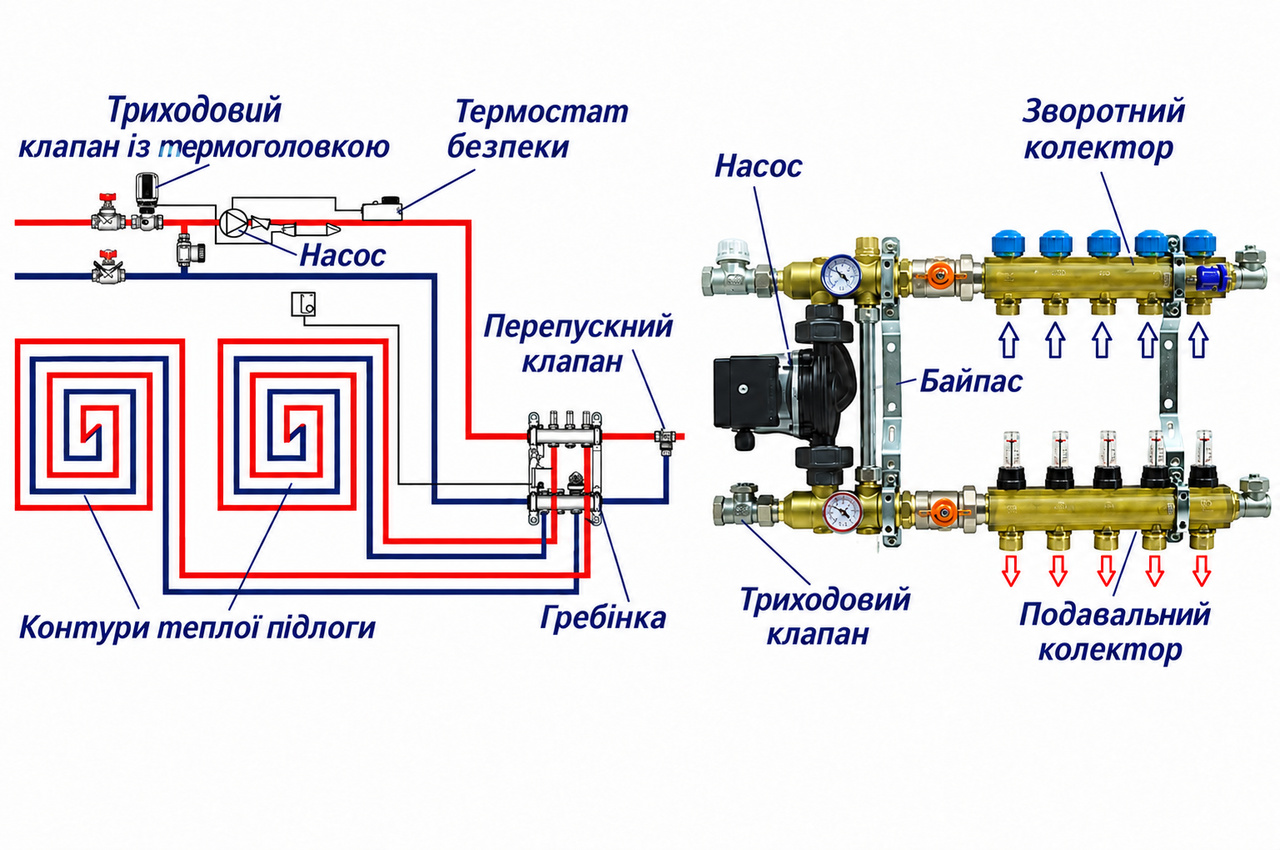

Тому схема підключення теплої підлоги до газового котла завжди містить вузол, який знижує температуру. У найпростішому варіанті це триходовий змішувальний клапан із термоголовкою, власний насос і колектор, від якого розходяться петлі.
Клапан підмішує в подачу охолоджену воду зі зворотної, поки на колекторі не встановиться задана температура. Крім того, на кожній петлі стоїть свій витратомір, яким контури балансують між собою.
Окремий випадок: схема підключення конденсаційного газового котла. Такий котел, навпаки, розрахований на низьку температуру зворотки. Конденсує він тоді, коли вода повертається холоднішою приблизно за 55 °C, і саме за рахунок цього економить газ. Тому з теплою підлогою він працює в найвигіднішому для себе режимі. Якщо підлога єдиний вид обігріву, а котел налаштований на низьку температуру, її можна підключити без змішувального вузла, але з запобіжним термостатом на подачі.
Ще один момент, який стосується лише конденсаційних котлів: у них утворюється кислий конденсат. Його відведення в каналізацію через сифон закладають у схему одразу, а не після монтажу. Без сифона запах із каналізації піде прямо в котельню.
Схема підключення газового котла: що має бути на кресленні
Робоче креслення показує чотири речі: де висить котел, як ідуть подача й зворотна з кранами та фільтром, вузли гарячої води й обв'язку теплої підлоги, якщо вона є. На тому самому аркуші позначають точки підживлення і зливу.
Коли креслення готове, стає зрозуміло, скільки потрібно матеріалів: скільки труби, скільки фітингів, які діаметри і де потрібні американки, щоб вузол потім розбирався без різання.
Обов'язково перевірте в паспорті, з якого боку і на якій висоті в обраного газового котла стоять патрубки. Дзеркальна розводка — типова помилка, яку помічають уже тоді, коли труби зашиті в стіну.
І останнє: усе змонтоване має пройти випробування тиском або хоча б добу постояти під робочим тиском. Знайти краплю на різьбі до пуску котла дешевше, ніж після того, як систему заповнили і підписали акт.
Готова схема підключення газового котла економить не стільки гроші, скільки час. Монтажник бачить, що куди йде, а газова служба приїжджає на об'єкт, де від неї потрібна лише газова частина.
Питання та відповіді
1. Чи можна встановити газовий котел у квартирі?
Так, але умови залежать від будинку.
Будинок із централізованим опаленням. Окрему квартиру можна відключити від ЦО лише тоді, коли станом на день набрання чинності Законом «Про житлово-комунальні послуги» від ЦО вже було відключено щонайменше половину квартир і нежитлових приміщень будинку. Власник подає заяву до органу місцевого самоврядування, її розглядає комісія, потім замовляють проєкт відключення та, за потреби, проєкт котла. Відключають квартиру тільки в міжопалювальний період і не пізніше 1 жовтня.
Новобудова. Норми дозволяють ставити поквартирні газові котли в будинках до 10 поверхів, і багато новобудов одразу проєктують з котлом і колективним димоходом у кожній квартирі. Тут відключатися ні від чого не треба, але котел має відповідати проєкту будинку.
2. Навіщо фільтр на зворотці газового котла?
Щоб шлам із системи не потрапляв у теплообмінник і насос. У старих трубах його завжди більше, ніж здається. Дрібний осад забиває вузькі канали теплообмінника, а чорний магнетит налипає на магнітний ротор сучасного насоса й гальмує його.
Фільтр ставлять саме на зворотну, тобто на вході в котел, і обов'язково з краном перед ним. Тоді сітку можна зняти й промити за п'ять хвилин, не зливаючи систему. Перевірте її через місяць після запуску нової системи, а далі раз на сезон.
