Купуєте радіатори для нового будинку або міняєте старі чавунні батареї, і в каталозі натрапляєте на незрозумілі позначки: бокове підключення, нижнє, з вбудованим клапаном. Схожі на вигляд прилади коштують по-різному, а продавець питає, як у вас ідуть труби. Від цієї відповіді залежить більше, ніж здається.
Схеми підключення радіаторів опалення зводяться до трьох основних: бокової, діагональної та нижньої. Від того, яку схему ви виберете, залежить і те, скільки тепла віддасть радіатор, і те, чи зможете ви зняти його взимку, не зупиняючи всю систему.
Не менше за схему важить і місце розташування. Однаковий радіатор під вікном і на глухій стіні гріє кімнату по-різному, хоча в паспорті в них ті самі вати.
Чому радіатори опалення ставлять під вікнами, а не над ними?
Щоб перекрити холодний потік від скла. Повітря біля вікна охолоджується, стає важчим і сповзає вниз до підлоги. Саме тому біля вікна тягне протягом, навіть коли воно щільно зачинене.
Радіатор під вікном створює назустріч теплий потік, що йде вгору. Два потоки зустрічаються, холодне повітря підхоплюється вгору і змішується з теплим, і по підлозі вже не тягне.
Якщо повісити радіатор над вікном, тепле повітря одразу піде під стелю, а низ кімнати лишиться холодним. З тієї ж причини довжину радіатора беруть щонайменше на половину, а краще на три чверті ширини вікна: короткий радіатор закриває теплою завісою лише частину скла.
Ту саму картину псують глухий декоративний екран або підвіконня, яке нависає над радіатором на добрий десяток сантиметрів. Тепле повітря впирається в перешкоду, і частина тепла до кімнати просто не доходить.
На якій висоті вішати радіатор?

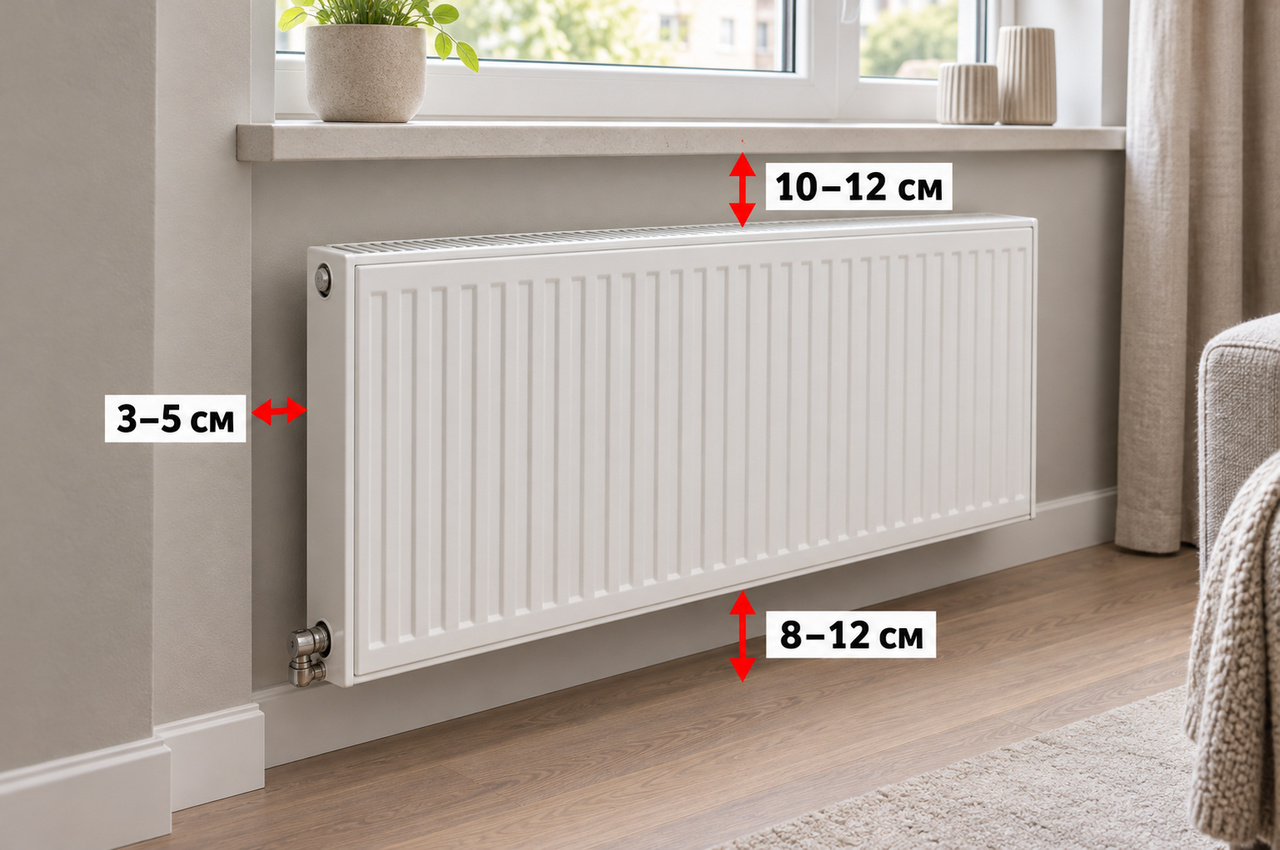

Орієнтир простий: 8–12 см від підлоги, не менше 10 см до підвіконня і 3–5 см від стіни. Ці зазори потрібні не для краси, а щоб крізь них вільно проходило повітря, яке радіатор нагріває.
Радіатор вішають рівно: рівень кладуть на верхню кромку, і допускається хіба що підйом на пару міліметрів з того боку, де стоїть кран Маєвського. Якщо ж радіатор нахилений у протилежний бік, повітря збирається там, звідки його нічим випустити, і радіатор гріє лише наполовину.
Кронштейни ставлять так, як вказано в паспорті моделі: для панельного радіатора до 1200 мм зазвичай дві пари, для довшого додають ще одну. Сталевий радіатор типу 22 висотою 500 мм важить близько 25 кілограмів на метр довжини, а з водою понад тридцять, тож на дюбелі «як-небудь» його не вішають.
Правильне підключення радіаторів опалення починається саме з розмітки. Спершу малюють вісь вікна, від неї відкладають довжину радіатора, потім лінію низу, і тільки тоді свердлять отвори під кронштейни.
Яке підключення краще: бокове, нижнє чи діагональне?

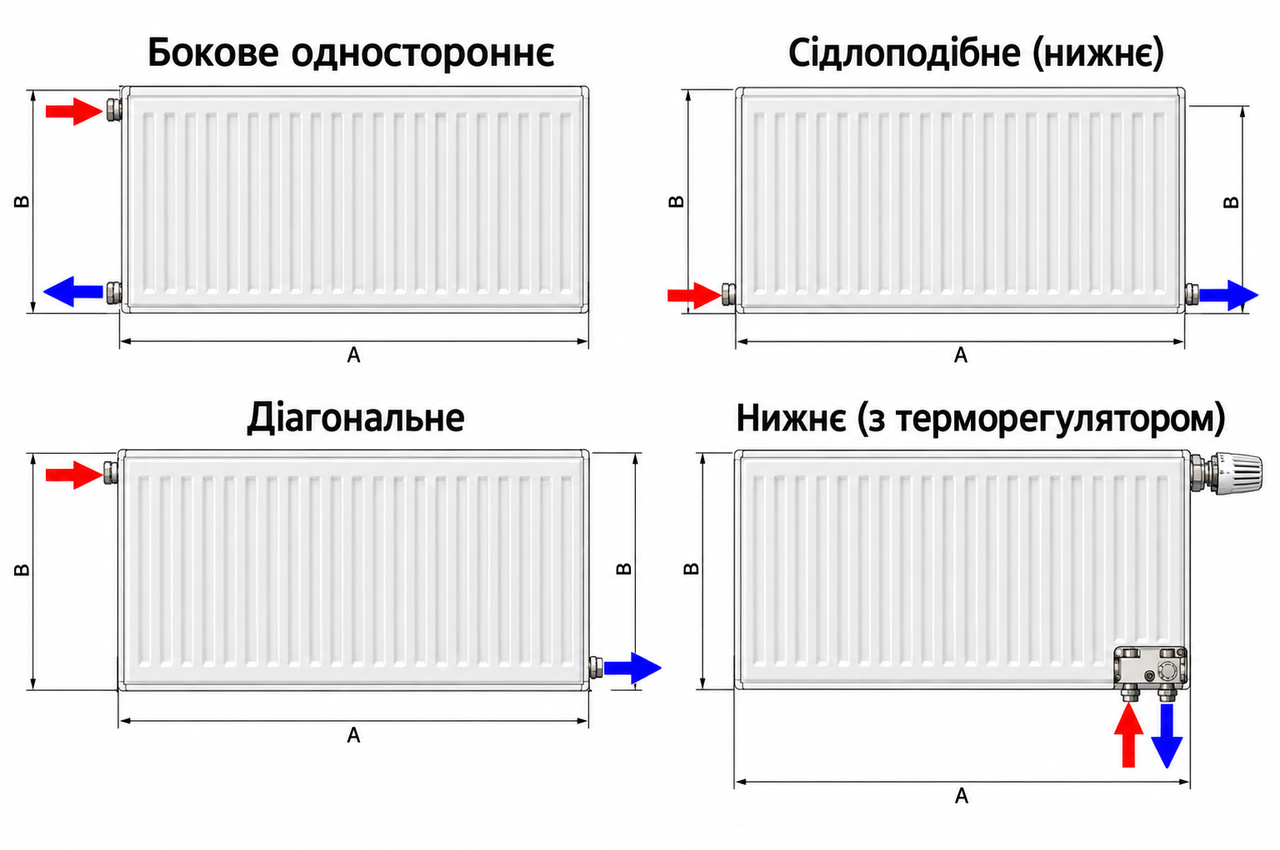

Найрівномірніше гріє діагональне, найзручніше в квартирі бокове, а найакуратніше виглядає нижнє. Варіанти підключення радіаторів опалення відрізняються тим, як вода проходить усередині радіатора.
Бокове (однобічне). Подача зверху, зворотка знизу, обидві з одного боку. Класика для квартир зі стояками: коротко, просто, без зайвих труб. Але на радіаторах довших за метр-півтора дальній край помітно холодніший, бо вода йде найкоротшим шляхом.
Діагональне. Подача зверху з одного боку, зворотка знизу з протилежного. Вода проходить через увесь радіатор, тому для довгих панельних радіаторів і секційних батарей понад 10–12 секцій це найкраща схема.
Нижнє. Обидві труби підходять знизу до одного запірного вузла, а труби сховані в підлозі, тож нічого не видно. Для такої схеми беруть радіатор із нижніми патрубками і вбудованим термостатичним клапаном. Звичайний радіатор із бічними патрубками теж можна підключити від труб із підлоги, але виглядатиме це не так акуратно. У панельних радіаторах із вбудованим клапаном вода всередині все одно йде зверху вниз, тож тепла вони майже не втрачають.
Схема підключення радіаторів опалення враховує й напрямок потоку. На радіаторах із нижнім підключенням подача зазвичай позначена на корпусі, і якщо переплутати її зі зворотною, частину потужності ви втратите одразу.
Як підключити радіатор опалення: що ставлять на підводках
Підключення радіатора опалення починається з того, щоб воду до нього можна було перекрити з обох боків. Мінімум це пара кутових кранів на подачі й зворотній. Саме вони перетворюють заміну радіатора з роботи на пів дня — в роботу на годину.
Наступний рівень це термостатичний комплект: на подачі клапан під термоголовку, на зворотній балансувальний вузол. Термоголовка тримає в кімнаті задану температуру, а балансувальний клапан вирівнює потік між радіаторами, щоб дальні не лишалися холодними.

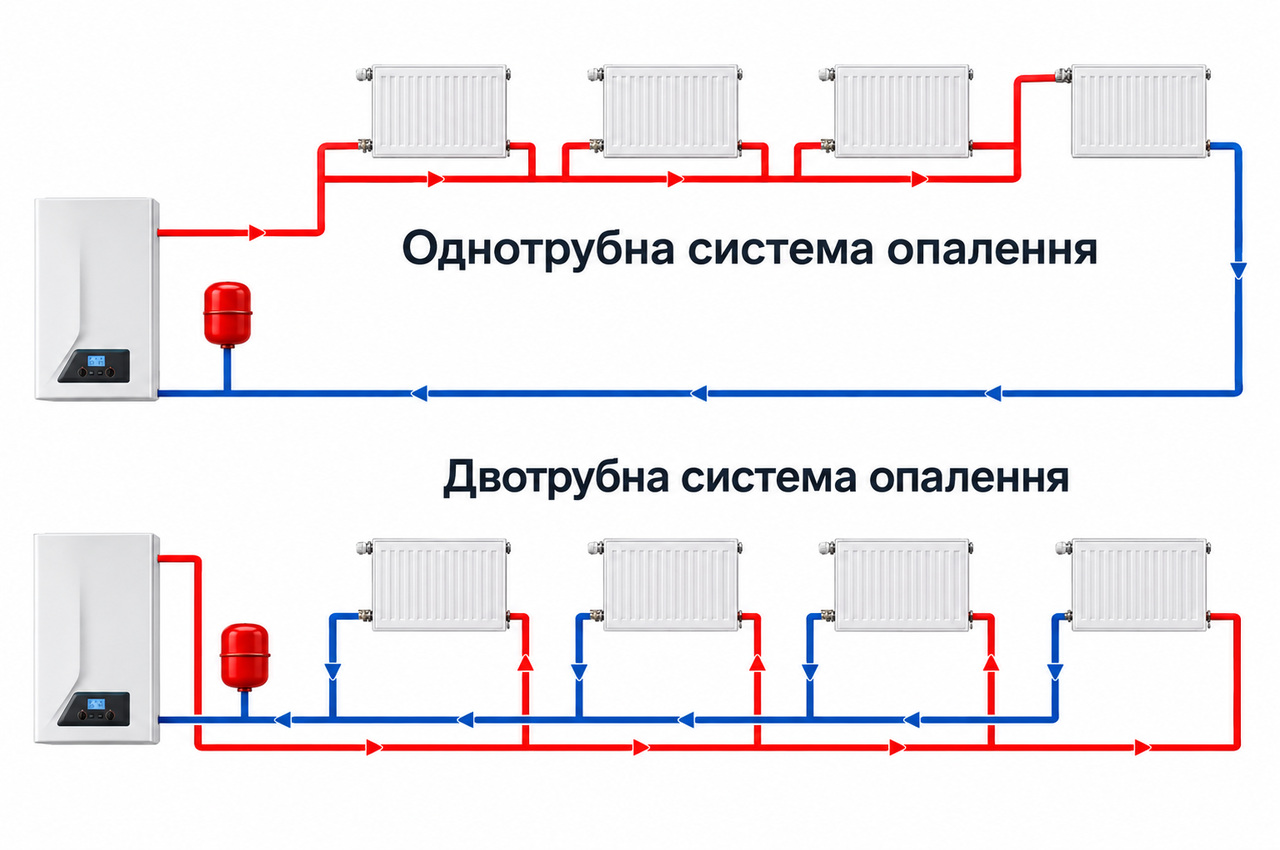

Ще потрібен кран Маєвського у верхній пробці, бо без нього повітрю нікуди подітися. І одна деталь для однотрубної системи: між підводками роблять перемичку, інакше перекритий радіатор зупинить увесь контур.
Підбираючи арматуру опалення, звіряйте різьбу з колектором радіатора: у сталевих панельних це найчастіше 1/2 дюйма, а вузол нижнього підключення має власну систему з'єднання.
Чи ефективний вертикальний радіатор?
Гріє він добре, але як основний прилад у кімнаті з великим вікном програє звичайному. Причина в його формі: тепла завіса піднімається вузькою смугою, а не вздовж усього скла, тож холодне повітря частково обходить її збоку.
До того ж верхня частина високого радіатора гріє одразу стелю, і різниця температур між верхом і низом кімнати виходить більшою, ніж із низьким радіатором під вікном.
Це не означає, що вертикальні радіатори не актуальні. У вузькому простінку, в коридорі чи у ванній часто тільки такий і можна поставити, і там він цілком доречний.
Правило одне: беріть його з запасом потужності і не ставте єдиним джерелом тепла в кімнаті з панорамним склом. Як порахувати цей запас, ми розповідали в статті про потужність радіатора за площею.
Схеми підключення радіаторів опалення й порядок монтажу
Спочатку підбирають радіатор під кімнату, потім місце і схему, і лише після цього купують арматуру. Якщо робити навпаки, куплені крани можуть не підійти до вибраного вузла. Встановлення радіаторів опалення в такому порядку займає менше часу, і не доводиться вдруге їхати по фітинги.
- Перевірте в паспорті вагу радіатора й кількість кронштейнів, розмітьте вісь вікна і лінію низу радіатора.
- Закріпіть кронштейни з потрібними зазорами до підлоги, підвіконня й стіни і перевірте рівнем, що вони стоять горизонтально.
- Накрутіть на колектори радіатора крани, перехідники й кран Маєвського, ущільнивши різьбу так, як радить виробник.
- Повісьте радіатор і підключіть підводки без натягу: труба не повинна тягнути колектор убік.
- Заповніть систему, спустіть повітря і перевірте всі з'єднання під робочим тиском.
Як встановити радіатори опалення в новому будинку, вирішують ще тоді, коли планують розводку: саме тоді вибирають, чи труби підуть у підлозі під нижнє підключення, чи вздовж стіни під бокове.
Схеми підключення радіаторів опалення в обжитому будинку майже завжди визначають уже наявні труби, і переробляти їх немає сенсу. Досить поставити крани і правильно повісити радіатор. А якщо міняєте старий радіатор на новий, підбирайте сталеві радіатори під ті самі міжосьові відстані, щоб не переварювати підводки.
Питання та відповіді
1. Як замінити або зняти радіатор у квартирі, не зливаючи стояк?
Якщо на підводках стоять крани, а між ними є перемичка, радіатор знімають без зупинки стояка: перекрили обидва крани, підставили таз, відкрутили гайки. Вода в стояку тим часом іде перемичкою далі.
Якщо кранів немає, самому нічого не вийде: стояк перекриває обслуговуюча організація, і роботи погоджують заздалегідь. Тому крани й перемичку ставлять при першій же нагоді, коли стояк однаково зупинений.
2. Як закріпити радіатор на гіпсокартонній стіні?
Тільки з опорою на щось міцніше за сам гіпсокартон. Якщо каркас ще відкритий, у місцях кріплення закладають сталевий профіль або брус, і вже до нього кріплять кронштейни.
У готовій стіні використовують наскрізне кріплення до капітальної стіни за гіпсокартоном або ставлять радіатор на підлогові стійки, а стінові кронштейни лишають лише для того, щоб він не перекинувся. Звичайні дюбелі-метелики важкий радіатор із водою не втримають, навіть якщо спершу здається, що тримають.
3. Чи можна ставити радіатор не під вікном?
Можна, якщо під вікном місця немає — наприклад, там панорамне скління до підлоги. Тоді прилад ставлять якомога ближче до зовнішньої стіни й компенсують втрату завіси запасом потужності.
Альтернатива для такого випадку — внутрішньопідлоговий конвектор під склінням або тепла підлога вздовж вікна. Обидва рішення закладають на етапі ремонту, бо потребують ніші в стяжці. Як різні типи приладів віддають тепло, розказуємо в окремому огляді.
