Кран термостатичний кутовий 3/4"

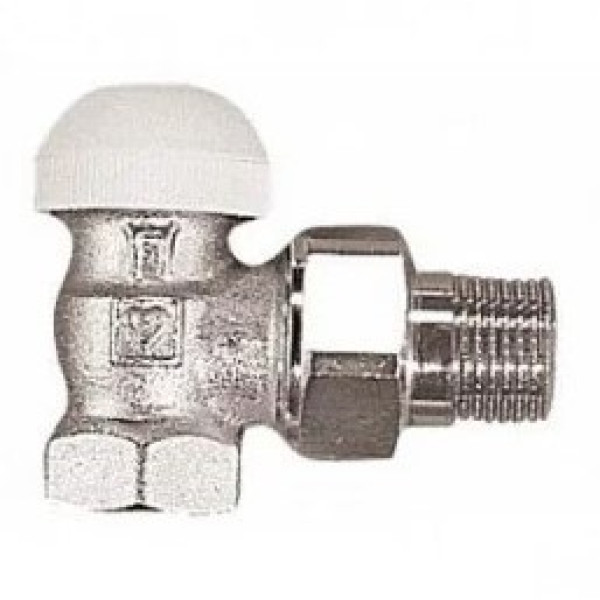

HERZ TS-E 1772402 — кутовий термостатичний клапан 3/4″ із високою пропускною здатністю для однотрубних і двотрубних гравітаційних систем опалення. Латунний корпус австрійського виробництва, максимальний тиск 10 бар, температура до 120°C — надійна регулювальна арматура для радіаторів із бічним підключенням.

Загальний опис

Термостатичний клапан HERZ TS-E 3/4″ призначений для підключення радіаторів опалення в однотрубних системах, а також у котеджних двотрубних гравітаційних системах. Особливо рекомендується для вертикальних однотрубних систем із байпасною перемичкою — завдяки високій пропускній здатності не порушує гідравліку системи. Клапан постачається із захисним ковпачком, який захищає шток під час транспортування і промивки при пуску системи. Термостатична головка HERZ навертається без зливання води із системи. Передбачена заміна ущільнювального кільця шпинделя без демонтажу клапана.

Основні переваги

• Висока пропускна здатність — оптимально для однотрубних систем і гравітаційних двотрубних.
• Кутова компоновка — для бічного підведення труб до радіатора.
• Різьба 3/4″ — підвищена витрата теплоносія для радіаторів великої потужності.
• Захисний ковпачок із маркуванням «+» і «–» — ручне попереднє налаштування ступеня відкриття клапана 2К без термоголовки.
• Встановлення термоголовки без зливання системи — зручність при монтажі та заміні.
• Заміна ущільнення шпинделя без демонтажу клапана — ремонтопридатна конструкція.
• Макс. перепад тиску під час роботи 0,2 бар (при запиранні ручним приводом HERZ-TS — до 10 бар).
• Максимальний тиск 10 бар і температура 120°C — сумісність із котловими системами.
• Латунний корпус — корозійна стійкість і довговічність.
• Виробництво в Австрії — якість HERZ.

Де використовується

Клапан встановлюється на радіаторах опалення в однотрубних системах, у т.ч. вертикальних із байпасною перемичкою, а також у котеджних двотрубних гравітаційних системах. Монтується на подачі теплоносія до радіатора у напрямку стрілки на корпусі. Вісь штока має бути горизонтальною для коректної роботи термоголовки.

Технічні характеристики

• Артикул: HERZ 1772402
• Серія: HERZ TS-E
• Виробник: Herz
• Країна виробника: Австрія
• Тип корпусу: кутовий
• Розмір різьби: 3/4″
• Тип преднастройки: без преднастройки
• Вид системи опалення: однотрубна
• Максимальна робоча температура: 120°C
• Максимальний робочий тиск: 10 бар
• Макс. допустимий перепад тиску під час роботи: 0,2 бар
• Макс. перепад тиску при запиранні ручним приводом HERZ-TS: до 10 бар
• Матеріал корпусу: латунь

Конструкція та матеріали

Корпус клапана виготовлений із латуні кутової форми. Шпиндель ущільнюється спеціальним кільцем, що забезпечує надійну герметичність і легкий хід штока. Ущільнювальне кільце замінюється без демонтажу клапана — достатньо зняти термоголовку або ручний привід і вивернути втулку. При демонтажі втулки клапан автоматично відкривається та самоущільнюється зворотним ходом. Захисний ковпачок із мітками «+» і «–» дозволяє вручну виставити попереднє положення відкриття клапана (зона пропорційності 2К) до встановлення термоголовки.

Використання

Клапан монтується на подачі теплоносія до радіатора в напрямку стрілки на корпусі. Вісь штока повинна бути горизонтальною. Термоголовка HERZ або ручний привід навертається після монтажу без зливання системи. Не рекомендується розміщувати термоголовку під впливом прямого сонячного проміння або теплового випромінювання від приладів — це спотворює показання датчика. Якщо радіатор прикритий шторою або нішею, рекомендується використовувати термоголовку HERZ із виносним датчиком (7430, 7460, 9430, 9460) або з дистанційним регулюванням (7330, 9330).

Комплектація

• Термостатичний клапан HERZ TS-E 3/4″ кутовий — 1 шт.
• Захисний ковпачок — 1 шт.

Чому варто обрати цей продукт

HERZ TS-E 1772402 — австрійська якість для однотрубних систем опалення, де важлива висока пропускна здатність. Ремонтопридатна конструкція з можливістю заміни ущільнення без зливання системи, ручне попереднє налаштування ковпачком і сумісність із усією лінійкою термоголовок HERZ — функціональний і довговічний вибір для будь-якої системи радіаторного опалення.
