Стабілізатор напруги для котла варто встановити не лише тоді, коли газовий котел уже показує помилку, перезапускається або не вмикається через слабку напругу. Це важлива частина підготовки котла до першого введення в експлуатацію: стабілізатор захищає електроніку від раптових перепадів напруги з першого дня роботи й допомагає уникнути проблем, коли на вулиці мороз, а в розетці замість звичних 220–230 В залишається 170, 160 чи навіть 140 В.
В Україні питання захисту котла особливо актуальне через нестабільність мереж і тривалі відключення електроенергії, пов’язані з воєнними діями. Щоб зрозуміти, як вибрати стабілізатор напруги для котла, почніть із вольтметра, а не з вивчення характеристик різних моделей: спершу треба точно знати, що відбувається у вашій мережі — напруга просто зрідка стрибає чи щовечора сідає до 170 вольт, адже саме від цього залежить, чи вистачить дешевого реле, чи все ж потрібен повноцінний стабілізатор і якого саме типу.
Чи потрібен газовому котлу стабілізатор напруги?
Сучасний газовий котел дуже чутливий до падіння напруги, бо його плата керування і циркуляційний насос розраховані на вузький діапазон живлення — а низька або нестабільна напруга може спричиняти помилки автоматики, некоректну роботу електроніки, перезапуски та аварійне вимкнення газового котла.
Плата керування — це, по суті, маленький комп'ютер: при заниженій напрузі процесор може перезавантажуватись, датчики видають неправильні показання, і автоматика вирішує, що безпечніше зупинити котел, ніж продовжувати роботу.
Циркуляційний насос — це електродвигун, а йому низька напруга шкодить особливо: перегрів обмоток насоса, деградація конденсаторів на платі, а в гіршому випадку — вигоряння самої плати керування, ремонт якої часто коштує дорожче за сам стабілізатор.
Практичні наслідки такого сценарію добре відомі кожному, хто хоч раз возив плату в сервіс чи отримував рахунок за нову електроніку. Саме тому стабілізатор напруги для котла варто розглядати не як додатковий аксесуар, а як частину системи захисту опалення, поруч із газовим фільтром чи запобіжним клапаном.
Щоб зрозуміти, чи потрібен стабілізатор напруги для котла саме вам, виміряйте напругу кілька днів поспіль. Робіть це вранці, в обід і ввечері, бажано і в будні, і на вихідних. Для цього вистачить мультиметра або простого вольтметра в розетку.
Про явні проблеми в мережі свідчать такі ознаки:
- напруга ввечері опускається нижче 200 вольт, особливо в селі чи на кінці лінії
- лампи блимають, коли вмикається насос, зварювання чи обігрівач у сусідів
- котел періодично зупиняється з помилкою живлення без видимих причин, а після перезапуску працює далі

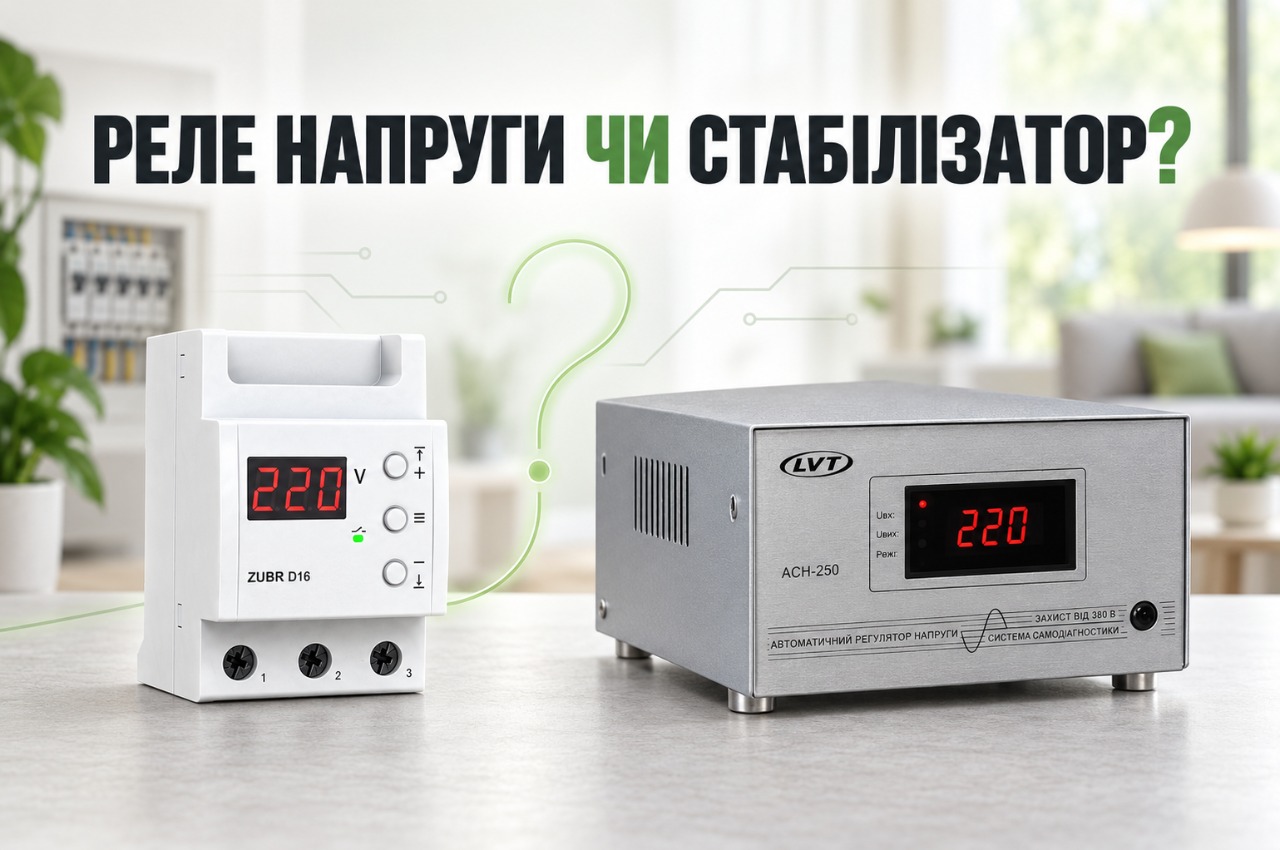

Що краще: реле напруги чи стабілізатор?
Тут усе залежить від того, яка у вас мережа. Якщо напруга здебільшого нормальна, а боїтеся ви лише рідкісних аварій, вистачить реле. Якщо ж вона регулярно просідає або постійно скаче, без стабілізатора не обійтися.
Почнемо з реле. Воно нічого не вирівнює, просто пильнує мережу. Щойно напруга виходить за межі, які ви виставили, реле вимикає навантаження, а коли все приходить у норму, вмикає назад, причому не одразу, а з невеликою затримкою. Коштує недорого, у щитку займає одне місце і добре рятує від найнеприємнішої ситуації: коли відгорає нуль і в розетках раптом з'являється під 380 вольт.
Стабілізатор працює інакше. Він підтягує занижену напругу й зрізає завищену, тож на виході у вас стабільно десь 220 вольт. Різницю найкраще видно на прикладі. Нижній поріг реле зазвичай ставлять на 170–180 вольт. Якщо у вас по вечорах у мережі 175, реле чесно зробить свою роботу і вимкне котел. І будинок почне потроху остигати. Стабілізатор у такій самій ситуації просто підніме напругу, і котел спокійно гріє далі.
Чи можна поставити і те, і інше? Можна, але найчастіше в цьому немає сенсу. У стабілізаторах для котлів, як правило, вже є вбудований захист: якщо вхідна напруга виходить за робочий діапазон, він сам відключає живлення котла.
Як вибрати стабілізатор напруги для котла за потужністю
Для одного котла з вбудованим насосом зазвичай беруть модель на 500–1000 ВА. Може здатися, що це забагато, адже сам котел у роботі споживає мало, як правило 100–200 Вт. Але запас тут потрібен, і причин цьому три.
Перша причина — пусковий струм. У момент запуску двигун вентилятора і циркуляційний насос беруть струм у кілька разів більший, ніж під час звичайної роботи. Стабілізатор має витримати цей ривок і не просісти.
Друга — вольт-ампери, а не вати. Потужність стабілізатора вказують у ВА, і це не те саме, що вати на котлі. Коли в навантаженні є двигуни, частина струму реактивна, тож ті самі 200 Вт котла з насосом на ділі перетворюються приблизно на 250–300 ВА повної потужності.
Третя — просідання на вході. Свою паспортну потужність стабілізатор видає лише тоді, коли на вході нормальна напруга. Якщо в мережі 150 вольт, він потягне десь дві третини від заявленого, а при 130 вольтах і того менше. Точно, наскільки падає потужність, виробник показує в інструкції, туди варто заглянути.
І ще одне, що обов'язково треба звірити, — діапазон вхідної напруги. Нижня межа, з якої стабілізатор починає працювати, має бути помітно нижчою за найгірше значення, яке ви бачили у своїй мережі. Скажімо, якщо ввечері напруга падала до 160 вольт, шукайте модель, що працює від 140. Коли ці дві цифри у вас на руках, стабілізатор напруги для котла можна підібрати без жодного вгадування.
Релейний, симісторний чи інверторний: який стабілізатор взяти для котла?
Якщо коротко, то для більшості котлів цілком вистачає релейного. Симісторний має сенс, коли стабілізатор висітиме в житловій кімнаті або коли напруга у вас часто скаче. А інверторний беруть для справді поганої мережі, де напруга провалюється нижче 140 вольт.
Різницю між ними легко зрозуміти, якщо знати, як працює стабілізатор напруги кожного типу. Релейний і симісторний роблять одне й те саме: перемикають витки автотрансформатора. Інверторний влаштований зовсім інакше, він заново «збирає» напругу за допомогою електроніки.
- Релейний перемикає обмотки ступенями по 5–10 вольт, і щоразу при цьому чути клацання. Зате він найдешевший, надійний, і для котла його цілком досить.
- Симісторний (у назвах моделей його іноді пишуть як «семісторний») перемикає ті самі ступені, тільки не реле, а електронними ключами. Працює тихо, реагує швидше, контакти не зношуються. Мінус один — ціна вища.
- Інверторний спочатку випрямляє струм, а потім формує напругу з нуля. Тому він тримає найширший діапазон на вході й видає найрівнішу напругу на виході. Ну і коштує, відповідно, найдорожче.
А от електромеханічні моделі із сервоприводом для котла краще не брати. Вони хоч і регулюють напругу плавно, але на різкий стрибок реагують повільно. До того ж щітковий вузол із часом стирається, і його доводиться обслуговувати.
Стабілізатор напруги для газового котла: як вибрати місце і що налаштувати

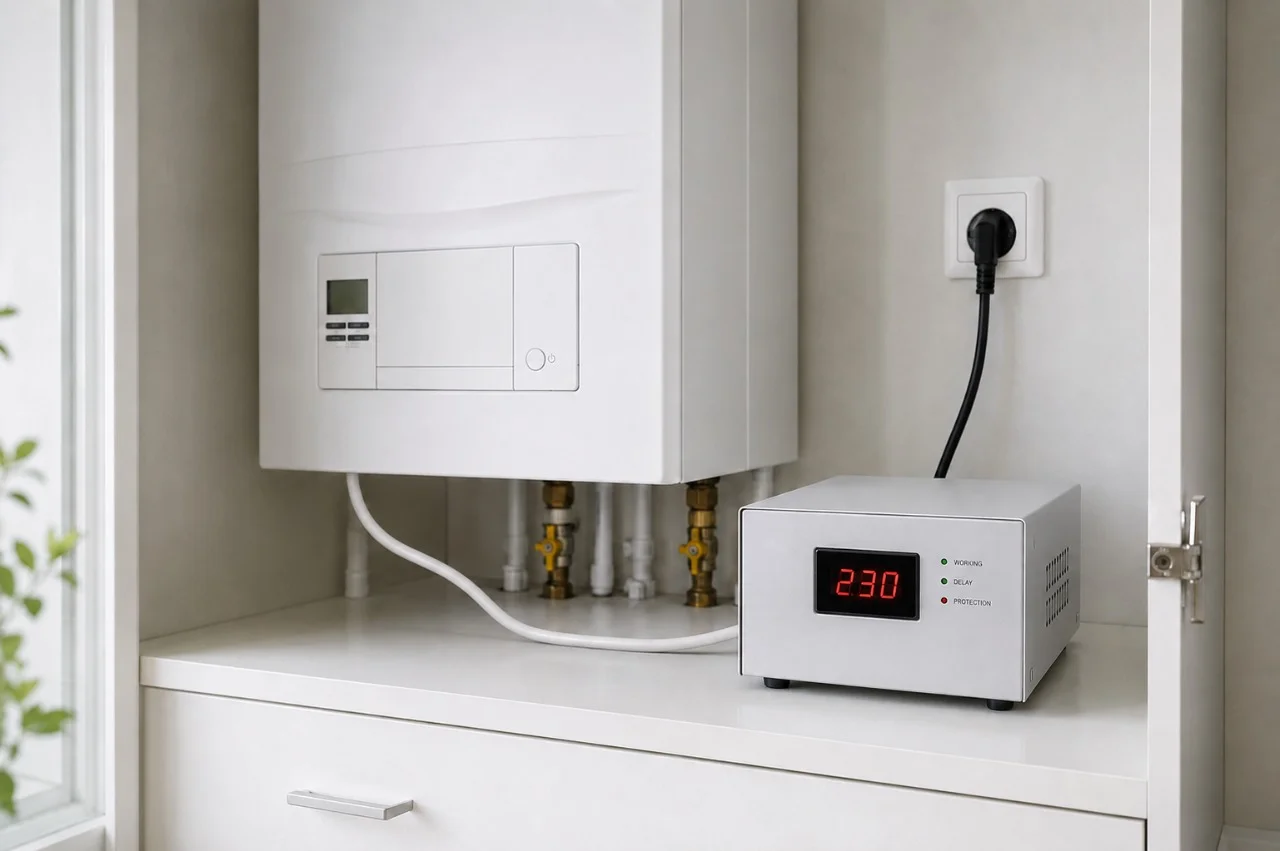

Ставлять стабілізатор поруч із котлом, на стіні або на полиці, головне, щоб навколо було вільне повітря. Під час роботи він і сам трохи нагрівається, тому ховати його в закриту шафу чи нішу без вентиляції не варто.
Тепер про те, як підключити стабілізатор напруги до котла. Сам стабілізатор вмикають у розетку із заземленням, а котел уже в розетку стабілізатора, напряму. Жодних подовжувачів і трійників між ними. Заземлення має доходити до котла через стабілізатор, тож звичайна розетка без заземлювального контакту тут не підійде.
У налаштуваннях зазвичай можна вибрати, через скільки стабілізатор знову ввімкне живлення після аварії. Довша затримка потрібна для техніки з компресором, коротка для всього іншого. Котлу цілком вистачає короткої.
Отже, спосіб як вибрати стабілізатор напруги для котла виглядає так: поміряли напругу в мережі, взяли потужність із запасом і врахували, що при просіданні вона падає, визначилися з типом залежно від того, яка у вас мережа, і поставили прилад туди, де він нормально охолоджується. У результаті плата котла отримує рівну напругу, а ви не переплачуєте за вольт-ампери, які вам ніколи не знадобляться.
Питання та відповіді
Чи обов’язково ставити стабілізатор на газовий котел?
Так, стабілізатор бажано встановити, особливо до першого запуску газового котла або в мережі з перепадами напруги. Він захищає плату керування від нестабільного живлення, а його наявність може бути важливою для гарантійного обслуговування котла.
Чи працюватиме стабілізатор, якщо в мережі 140 В?
Так, але лише якщо конкретний стабілізатор розрахований на роботу за 140 В і може в таких умовах живити ваш котел. Якщо 140 В нижче його робочого порога, пристрій вимкне котел через захист. Перед покупкою порівняйте мінімальні заміри у своїй мережі з паспортними характеристиками моделі.
Чому клацає стабілізатор напруги?
Клацає релейний стабілізатор, коли підлаштовується під зміну напруги в мережі, і кілька клацань на день — це нормально. А якщо він клацає майже без перерви, значить напруга у вас постійно скаче, і проблему треба шукати в мережі, а не в стабілізаторі.
Чи захистить стабілізатор котел, коли зникло світло?
Ні. Стабілізатор працює лише тоді, коли в мережі є напруга, і при відключенні котел зупиниться разом із ним. Щоб опалення працювало без світла, потрібне резервне живлення з акумулятором — окремий прилад, який при відключенні сам перемикає котел на батарею.
Чому виключається стабілізатор напруги?
Найчастіше спрацьовує вбудований захист. Вхідна напруга вийшла за межі робочого діапазону, прилад перегрівся в закритій ніші або навантаження разом із пусковим струмом насоса перевищило його потужність. Після нормалізації мережі чи охолодження стабілізатор вмикається сам, із затримкою. Якщо ж відключення повторюються щодня, модель підібрана із замалим запасом або стоїть у поганому місці.
