Розширювальний бак для опалення — один із тих елементів, про який дізнаєшся зазвичай тоді, коли котел вже майже змонтований. Майстер десь наприкінці згадує «і бак ще потрібен, десь на 24 літри». Ти йдеш гуглити — і натрапляєш на формули з коефіцієнтами теплового розширення, статичним тиском і ще п'ятьма невідомими табличками. Закриваєш вкладку, йдеш в найближчий магазин і купляєш навмання. Знайомо, правда?
Насправді підібрати правильний розширювальний бак не складніше, ніж вибрати бойлер або радіатор — якщо знати кілька простих речей. Що таке розширювальний, навіщо він взагалі потрібен і як зрозуміти, який об'єм підійде саме для вашого будинку — про це і поговоримо в цій статті.
Що таке розширювальний бак і навіщо він у системі опалення
Уявіть звичайну пластикову пляшку, яку ви до країв залили водою і щільно закрутили. Потім поклали в морозилку — і пляшка здулась або тріснула. А тепер уявіть зворотне: вода при нагріванні розширюється, їй треба кудись рухатись — і якщо система герметична та замкнена, тиск різко зростає. Запобіжний клапан спрацьовує і скидає воду. Або, у гіршому випадку, щось просто лопає по шву.

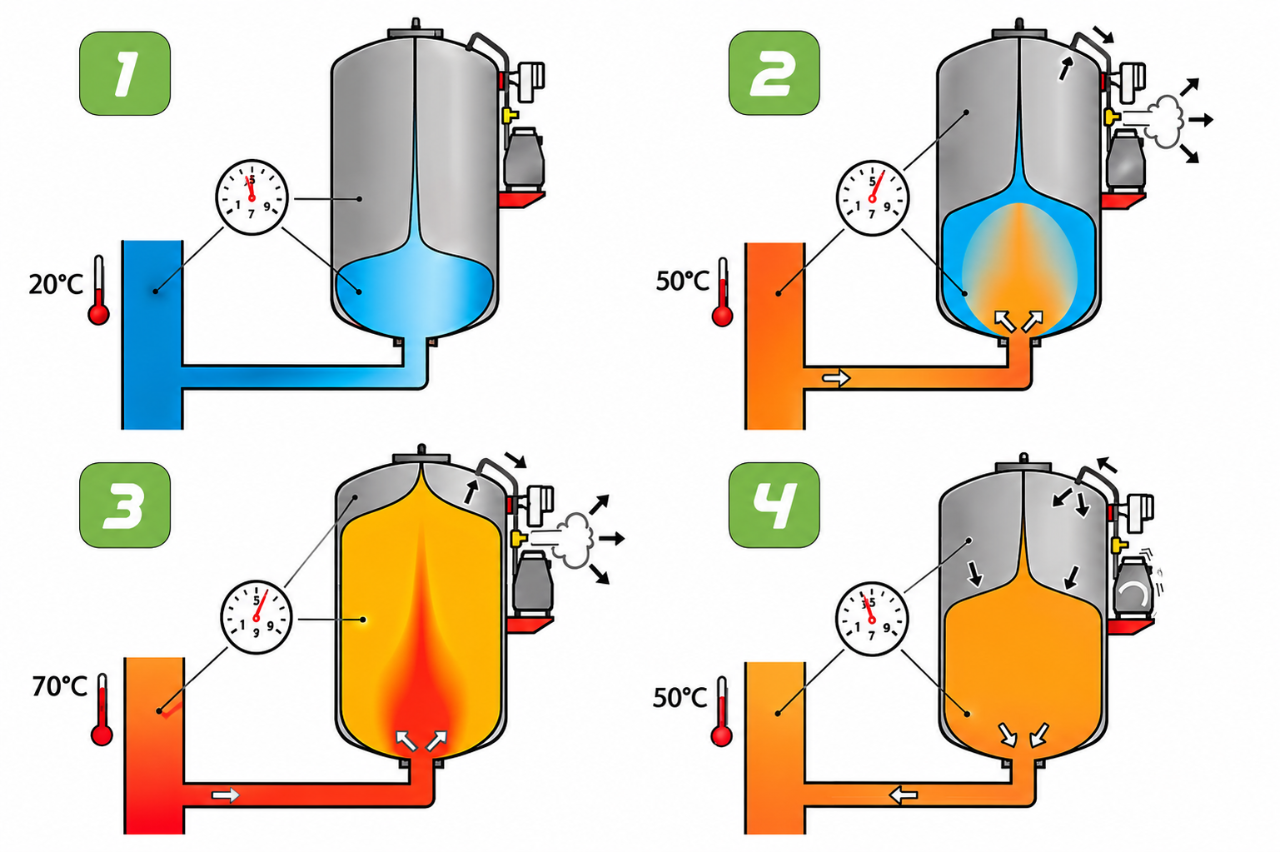

Розширювальний бак — це буфер, який приймає цей «зайвий» об'єм і тримає його до охолодження. Всередині металевого корпусу є гумова мембрана: з одного боку — стиснене повітря, з іншого — вода з системи. Нагрілась вода, розширилась, зайшла в бак і стиснула повітряну подушку. Охолола — повітря виштовхнуло воду назад. І ніякої магії, проста механіка.
Без нього закрита система опалення нормально не живе. Якщо бак відсутній або підібраний неправильно — клапан починає регулярно скидати воду, ви підливаєте, система «нервує», в контурі з'являються повітряні пробки. Але всього цього можна уникнути, якщо одразу поставити правильний бак.
Червоний і синій: чим відрізняються баки і чому це важливо

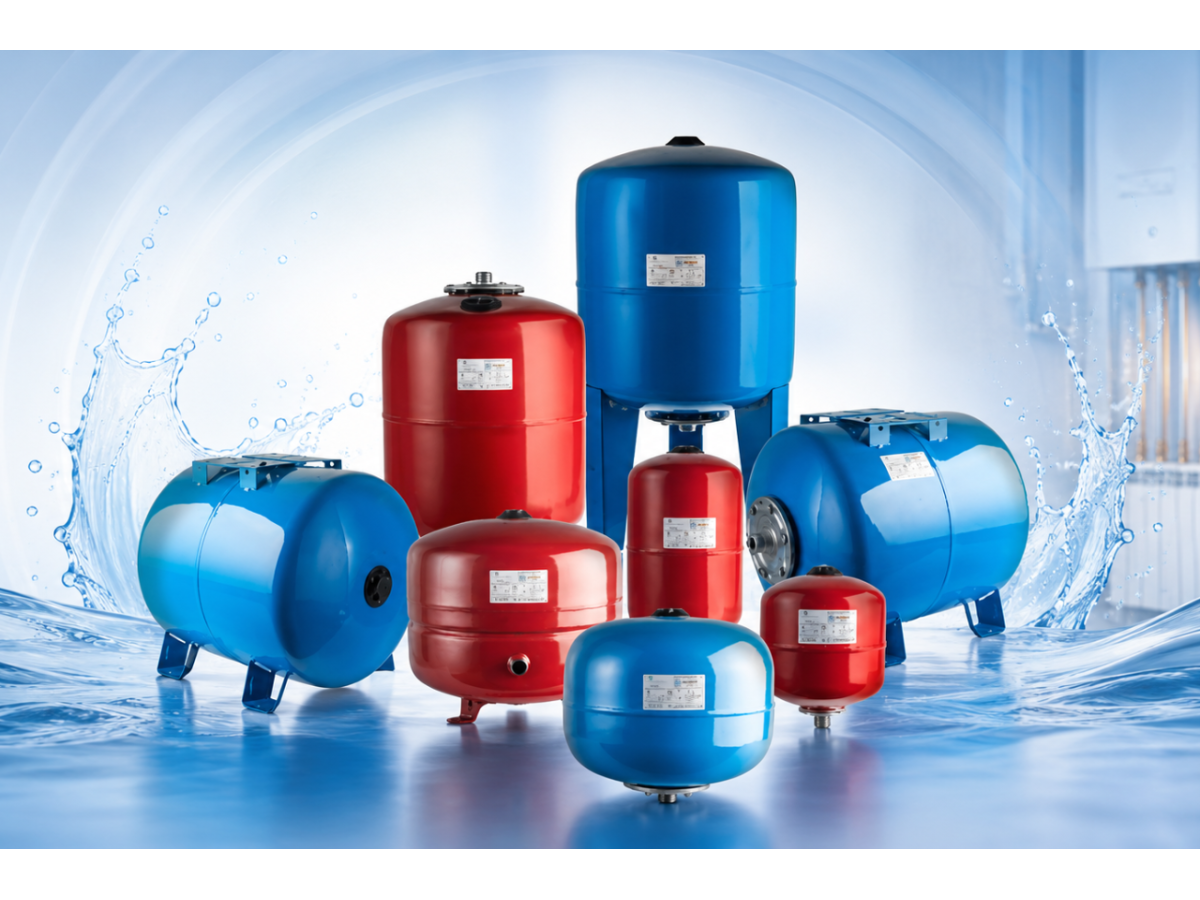

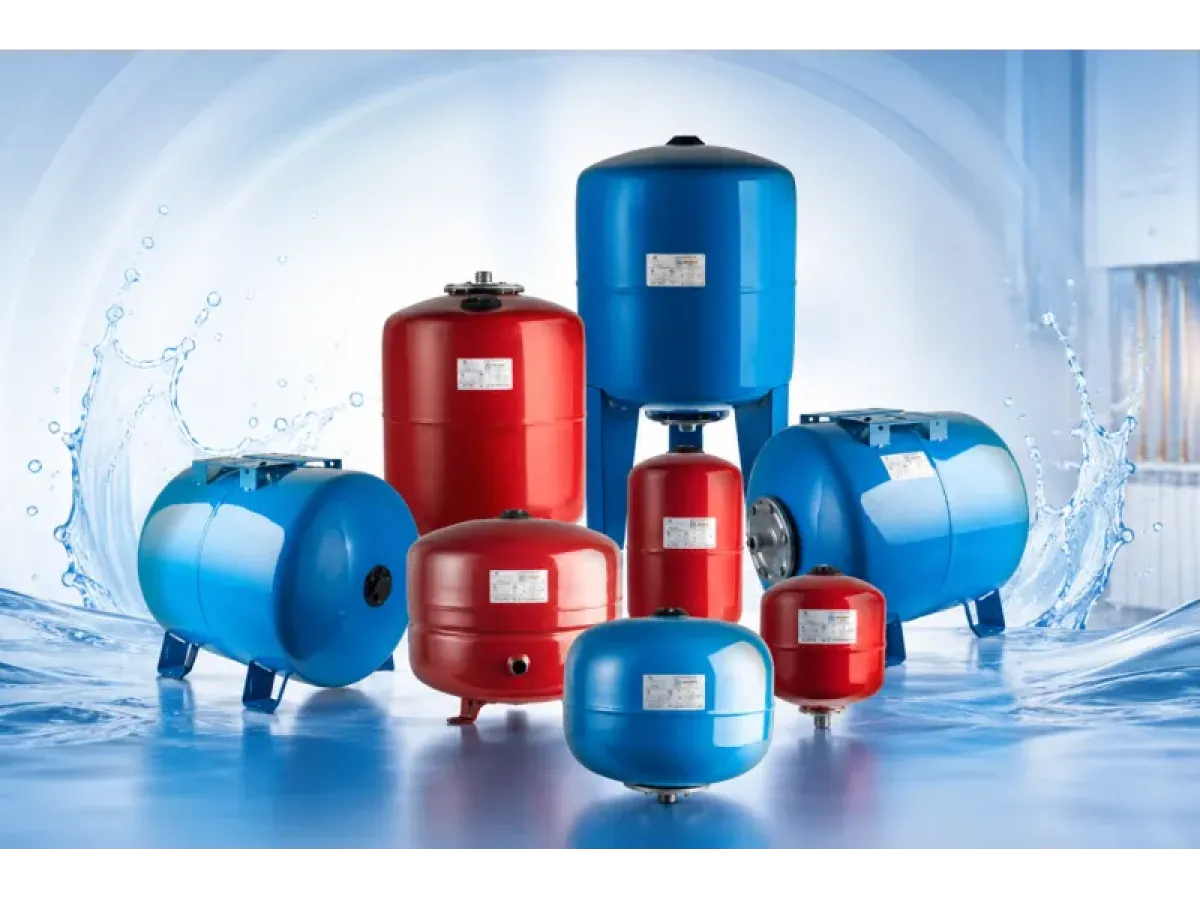

Існують червоні та сині баки, неправильний вибір між ними регулярно призводить до помилок. Червоні — для систем опалення. Сині — для водопостачання, їх ще називають гідроакумуляторами. Принцип роботи схожий, але матеріали мембрани і внутрішнє покриття — різні.
У баку для опалення мембрана розрахована на постійний контакт із гарячим теплоносієм — витримує до 90–120°C і не руйнується від циклічного нагріву. Мембрана у синьому баку — м'якша, для холодної питної води. Поставите синій замість червоного — за один-два сезони мембрана просто зноситься, бак перестане виконувати свою функцію, а ви ще довго будете шукати причину, чому система знову поводиться дивно.
І ще одна застереження: орієнтуватись тільки на колір не варто — деякі виробники роблять баки для опалення білими або сірими. Тому завжди дивіться на маркування: має бути написано «для систем опалення» або «для гарячого теплоносія». Колір — підказка, але не гарантія.
Як підібрати об'єм бака: просто про головне
Від чого залежить потрібний об'єм
Якщо без формул — є просте правило, яке добре працює для більшості приватних будинків: об'єм бака має бути приблизно 10% від загального об'єму теплоносія в системі. Загальний об'єм — це вся вода у котлі, трубах і радіаторах разом.
Щоб не рахувати кожен радіатор окремо, є ще один орієнтир: на кожен кіловат потужності котла в системі зазвичай є близько 15 літрів теплоносія. Котел 20 кВт — орієнтовно 300 літрів води в системі — потрібен бак мінімум 30 літрів. Це не точна інженерна формула, але для практичного підбору цілком достатньо.
Практичні приклади для різних систем
Будинок 100 м² із радіаторним опаленням і котлом — об'єм теплоносія орієнтовно 150–180 літрів. Мінімальний бак — 15–18 літрів. На практиці ставлять 18–24 літри, щоб був запас. Це найпоширеніший варіант для невеликого будинку, і саме такі баки найдоступніші за ціною.
Будинок 150–200 м² із котлом — об'єм системи вже 220–300 літрів. Тут потрібен бак від 24 до 35 літрів. Якщо у будинку ще й кілька контурів або довгі розводки — беріть ближче до верхньої межі, не помилитесь.
Система з теплою підлогою — окремий випадок. Контури підлогового опалення за сумарною довжиною труб набагато більші, ніж радіаторна система тієї ж площі. У будинку 120 м² із теплою підлогою загальний об'єм теплоносія може сягати 300–400 літрів замість звичайних 180. Тому тут бак потрібен помітно більший — від 35 до 50 літрів і вище. Це той випадок, де заощадити на розмірі особливо не варто.
Краще взяти більший чи менший?
Якщо бак замалий — він не справляється з об'ємом розширеної води. Тиск зростає, клапан скидає воду, ви підливаєте. Потім знову. Система поступово підсихає, з'являються повітряні пробки, котел працює з перебоями. Загалом — нічого хорошого.
Якщо бак завеликий — нічого страшного, просто трохи зайвих грошей і більше місця на стіні. Бак буде «недовантажений», але це не критично і на роботу системи не впливає. Саме тому при будь-яких сумнівах — беріть більший розмір. Різниця в ціні між 24-літровим і 35-літровим баком невелика, а різниця в спокої — суттєва.
Тиск у баку: що перевіряти перед встановленням
Мембранні баки продаються із заводським тиском у повітряній камері — зазвичай 1,5 бар. Але це не завжди те, що потрібно вашій системі. І ось чому це важливо не ігнорувати.
Тиск у повітряній частині бака має відповідати статичному тиску системи. Порахувати просто: висота від бака до найвищої точки системи у метрах, поділена на 10. Найвища точка — 6 метрів: статичний тиск = 0,6 бар. Тиск у баку перед встановленням треба виставити на це значення, плюс-мінус 0,1 бар. Якщо залишити заводські 1,5 бар при системі з тиском 0,6 — мембрана буде постійно перетиснута і бак просто не прийматиме воду нормально.
Регулювати тиск — це п'ять хвилин роботи. На ніпелі бака (виглядає точнісінько як автомобільний) перевіряєте тиск звичайним манометром і підкачуєте або стравлюєте повітря насосом. Робиться це до підключення бака до системи і до заповнення контуру водою. Один раз зробили правильно — і забули. Не зробили — і потім дивуєтесь, чому клапан скидає воду щотижня.
Де встановлювати бак і як це впливає на роботу системи

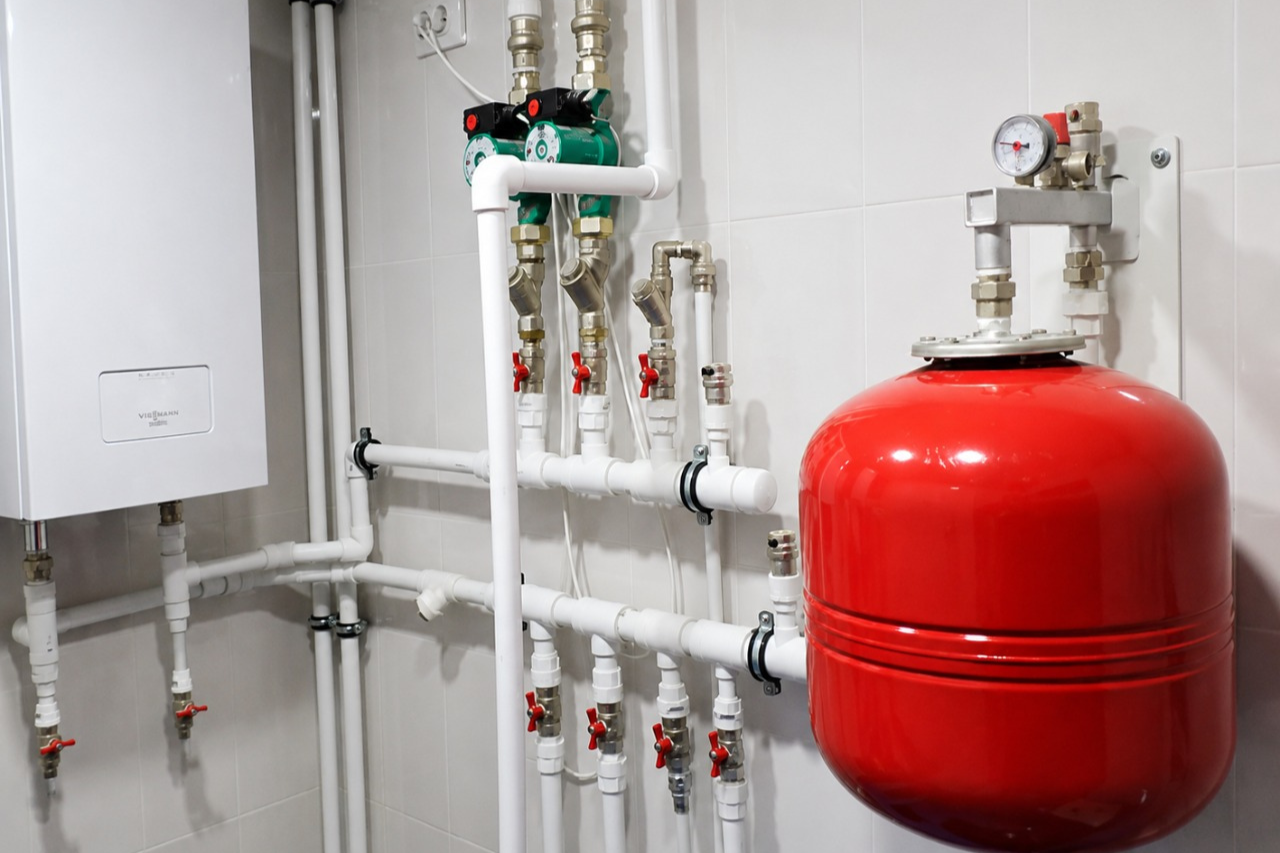

Правильне місце для розширювального бака — на зворотній лінії, до циркуляційного насоса. Це не просто рекомендація, а технічна необхідність. Насос створює перепад тиску: перед собою — трохи знижує, після себе — підвищує. Якщо поставити бак після насоса, він постійно перебуватиме під підвищеним і нестабільним тиском — мембрана зношується швидше, і вся робота вузла стає менш ефективною.
На зворотці до насоса тиск стабільний і низький — саме те, що потрібно. І ще одна деталь, яку варто зробити одразу при монтажі: поставте перед баком кульовий кран. Виглядає як дрібниця, але коли через кілька років захочете перевірити або замінити бак — зробите це за 10 хвилин, не зливаючи всю систему. Без крана — зливаєте все.
Орієнтація бака при монтажі: якщо система добре розвоздушена і є автоматичні відвідники повітря — краще ставити патрубком донизу. Так повітряні бульбашки, що можуть потрапити у водяну камеру, повертатимуться назад у трубопровід, а не осідатимуть у баку.
Коли бак треба замінити або перевірити
Розширювальний бак не вічний. Мембрана з часом втрачає еластичність і може надірватись — і зовні бак при цьому виглядає абсолютно нормально. Тому більшість людей навіть не підозрює, що проблема саме в ньому.
Головний сигнал — запобіжний клапан регулярно скидає воду. Якщо ви підливаєте в систему кілька разів за сезон — це не нормально, і найчастіша причина саме тут. Ще один симптом: тиск на манометрі сильно «гуляє» при нагріванні і охолодженні замість того, щоб триматись у вузькому діапазоні 1,5–2 бари. І найпростіший тест: натисніть на ніпель бака. Якщо виходить вода — мембрана розірвалась, бак треба міняти.
Перевіряти стан бака варто раз на один-два роки — це займає 10 хвилин. Відключили від системи, стравили воду, перевірили тиск у повітряній камері манометром. Якщо тиск є і відповідає потрібному значенню — все добре. Якщо нульовий при закритому ніпелі — мембрана пошкоджена. Така коротка перевірка рятує від несподіваних сюрпризів посеред зими.
